cyber® kit line small - servomoteurs sans cadre

  • cyber® kit line – servomoteurs tailles 50 et 85 mm

  • Différentes longueurs en fonction de la taille, avec deux variantes d’arbre creux à inertie de masse optimisée

  • Peuvent être utilisés avec des capteurs de température intégrés

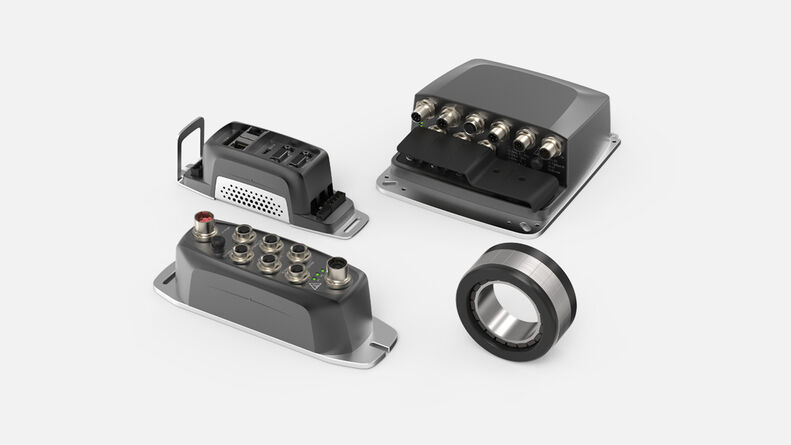

  • Compatibilité avec les servo-entraînements cyber® simco® line

  • Module codeur en option avec interface BiSS-C, SSI, incrémentale et Hall

couple élevé – hautement intégré – flexible

Les servomoteurs sans cadre de la gamme de produits cyber® kit line offrent un couple et une flexibilité optimisés dans un format compact. Le design sans cadre muni d’un grand arbre creux vous offre en outre une liberté maximale en matière d’intégration, afin de vous permettre de développer des solutions uniques pour des applications spécifiques.

Composé d’un rotor et d’un stator, le kit de montage cyber® kit line peut être intégré de manière flexible à la machine grâce au large choix de variantes.<br/>

Webinaire de formation technique :
Utilisation des servomoteurs

Dans ce webinaire, vous découvrirez les possibilités d’application de nos servomoteurs sans carter d’un point de vue technique. Vous découvrirez les aspects à prendre en compte lors de la sélection, du dimensionnement, du montage et de l’utilisation de ces moteurs.



S’inscrire

Excellente solution pour les instructions de déplacement complexes

Couple élevé

  • Densité de couple maximale, grâce à un facteur de remplissage de cuivre maximal
  • Moteur couple à 20 pôles

Intégrabilité

  • Version sans cadre
  • Arbre creux de grande taille
  • Adapté au frettage et au collage

Flexibilité

  • Design 60 V et 600 V
  • Large éventail de possibilités

Connectivité

  • Capteur de température PTC et PT1000 intégré
  • Capteur à effet Hall en option

Dynamique

  • Design à inertie de masse optimisée
  • 2 variantes de rotor pour différentes applications

Fiabilité

  • Enrobage complet pour une solidité extraordinaire
  • Température d’enroulement maximum de 140 °C pour des champs d’application étendus
  • Sécurité de dimensionnement

Points forts du produit

Avec son large éventail de possibilités, la cyber® kit line large offre à l’utilisateur une flexibilité maximale. Les moteurs à couple optimisé offrent un niveau de solidité optimal, grâce à leur enrobage complet et leur intégrabilité maximale due au design sans cadre muni d’un arbre creux de grande taille. Associés aux capteurs de température intégrés PTC et PT1000, ainsi qu’au capteur à effet Hall en option, les moteurs offrent de nombreuses possibilités en matière de connectivité.

Version 60 V et 600 V

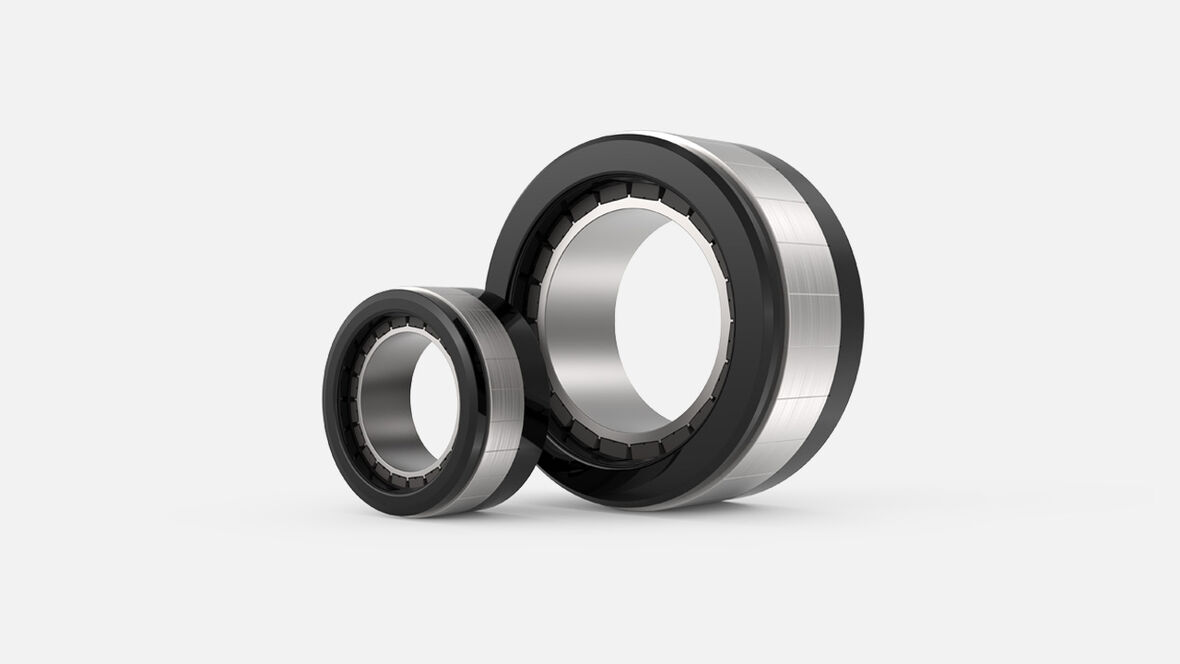

Arbre creux de petite et grande taille

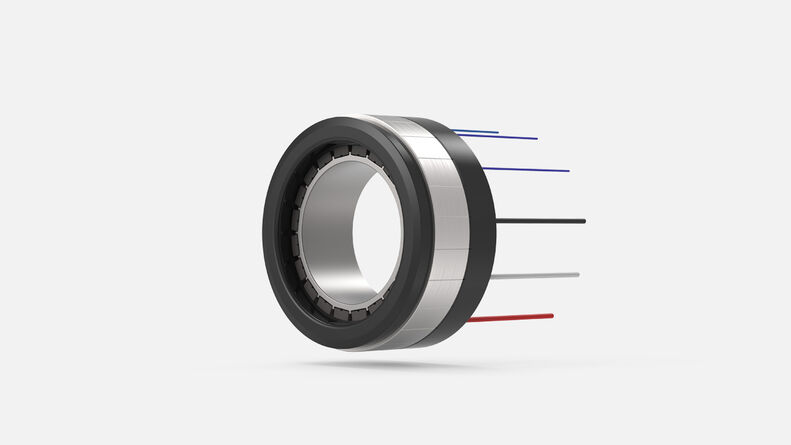

Capteur de température PTC et PT1000 intégré

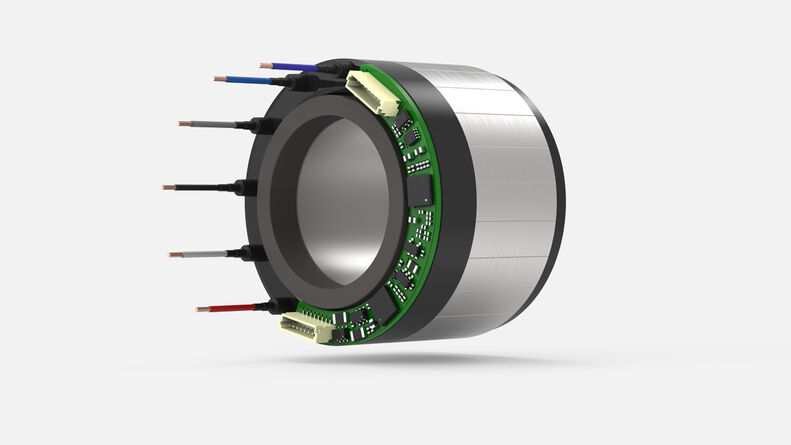

Capteur à effet Hall en option

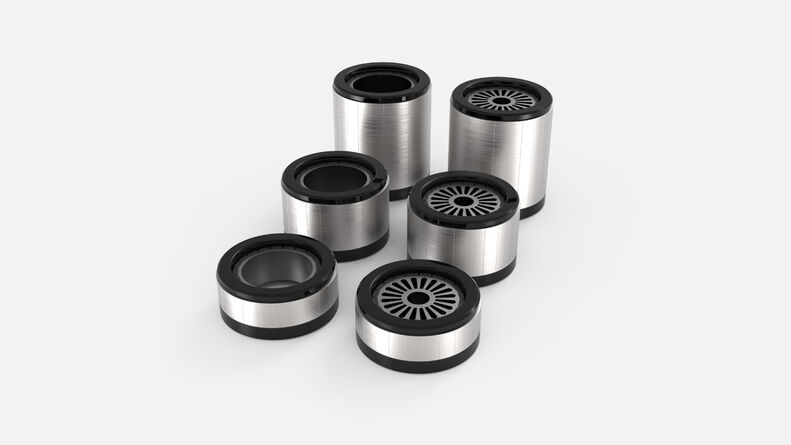

Plusieurs longueurs par taille

Version 60 V et 600 V

Arbre creux de petite et grande taille

Capteur de température PTC et PT1000 intégré

Capteur à effet Hall en option

Plusieurs longueurs par taille

Caractéristiques techniques

Taille 050

   050-010050-020050-040
Tension de circuit intermédiaireUCC VCC484856048560
Puissance maximumPmaxW3044069325491229
Couple maximumMMaxNm0,661,301,102,662,88
Courant maximum IMaxA10,013,03,020,03,0
Couple à l’arrêt continuM0Nm0,350,730,631,091,01
Courant à l’arrêt continuI0A5,87,71,19,01,1
Vitesse à viden0min-17 0165 015108433 8017098
Diamètre extérieur du stator A1mm50
Longueur du statorBmm23,232,952,7
Longueur de laminationB1mm102040
Diamètre intérieur du rotorDmm12 | 30

Taille 085

   085-020085-040085-080
Tension de circuit intermédiaireUCC VCC485604856048560
Puissance maximumPmaxW1 77346562 69269963 4529405
Couple maximumMMaxNm7,97,414,916,126,631,5
Courant maximum IMaxA61,510,089,015,0120,020,0
Couple à l’arrêt continuM0Nm2,983,145,245,067,677,70
Courant à l’arrêt continuI0A23,34,131,64,636,75,3
Vitesse à viden0min-13 70083242 90058902 2904084
Diamètre extérieur du stator A1mm85
Longueur du statorBmm36,75796,8
Longueur de laminationB1mm204080
Diamètre intérieur du rotorDmm15 | 50
