cyber® kit line large – servomoteurs sans cadre

  • cyber® kit line large – Servomoteurs sans carter

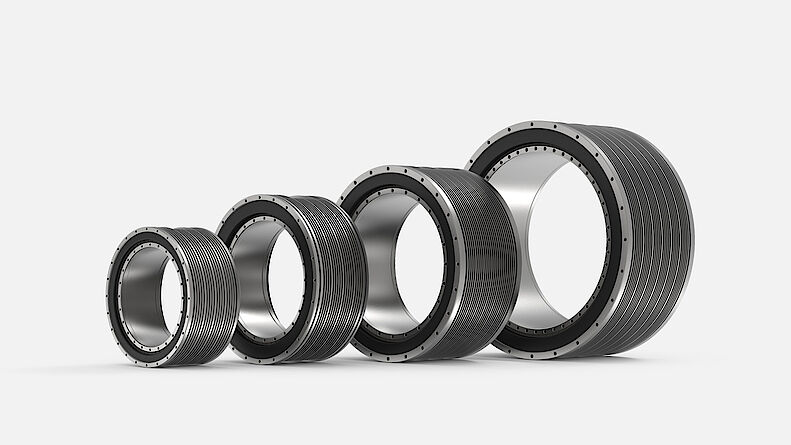

  • cyber® kit line large – Servomoteurs sans carter en taille 290, 360, 420 et 530 mm

couple élevé – hautement intégré – flexible

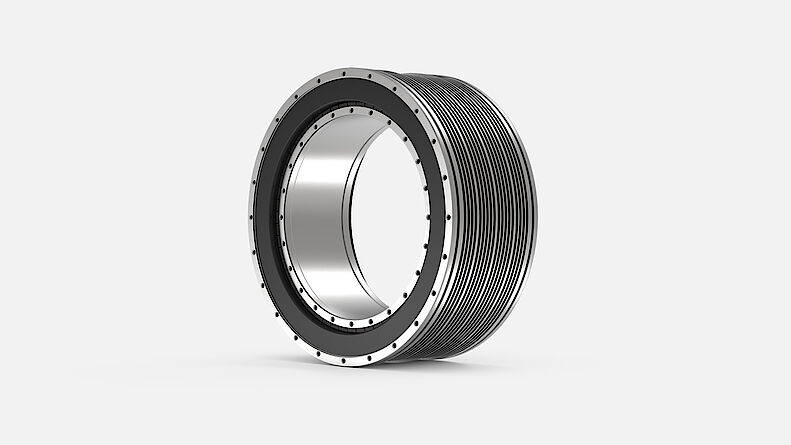

Les servomoteurs sans cadre de la gamme de produits cyber® kit line offrent un couple et une flexibilité optimisés dans un format compact. Le design sans cadre muni d’un grand arbre creux vous offre en outre une liberté maximale en matière d’intégration, pour vous permettre de développer des solutions uniques pour des applications spécifiques. Le kit de montage, composé d’un rotor et d’un stator, peut être intégré de manière flexible à la machine, grâce au large choix de variantes.

En outre, les entraînements directs haute performance (moteurs couples) sont une solution idéale pour les machines-outils notamment.

Webinaire de formation technique :
Utilisation des servomoteurs

Dans ce webinaire, vous découvrirez les possibilités d’application de nos servomoteurs sans carter d’un point de vue technique. Vous découvrirez les aspects à prendre en compte lors de la sélection, du dimensionnement, du montage et de l’utilisation de ces moteurs.



S’inscrire

Excellente solution pour les instructions de déplacement complexes

Couple élevé

  • Densité de couple maximale, grâce à un facteur de remplissage de cuivre maximal

Intégrabilité

  • Version sans cadre
  • Arbre creux de grande taille

Flexibilité

  • Design 600 V
  • Large éventail de possibilités

Fiabilité

  • Enrobage complet pour une solidité extraordinaire
  • Sécurité de dimensionnement

Points forts du produit

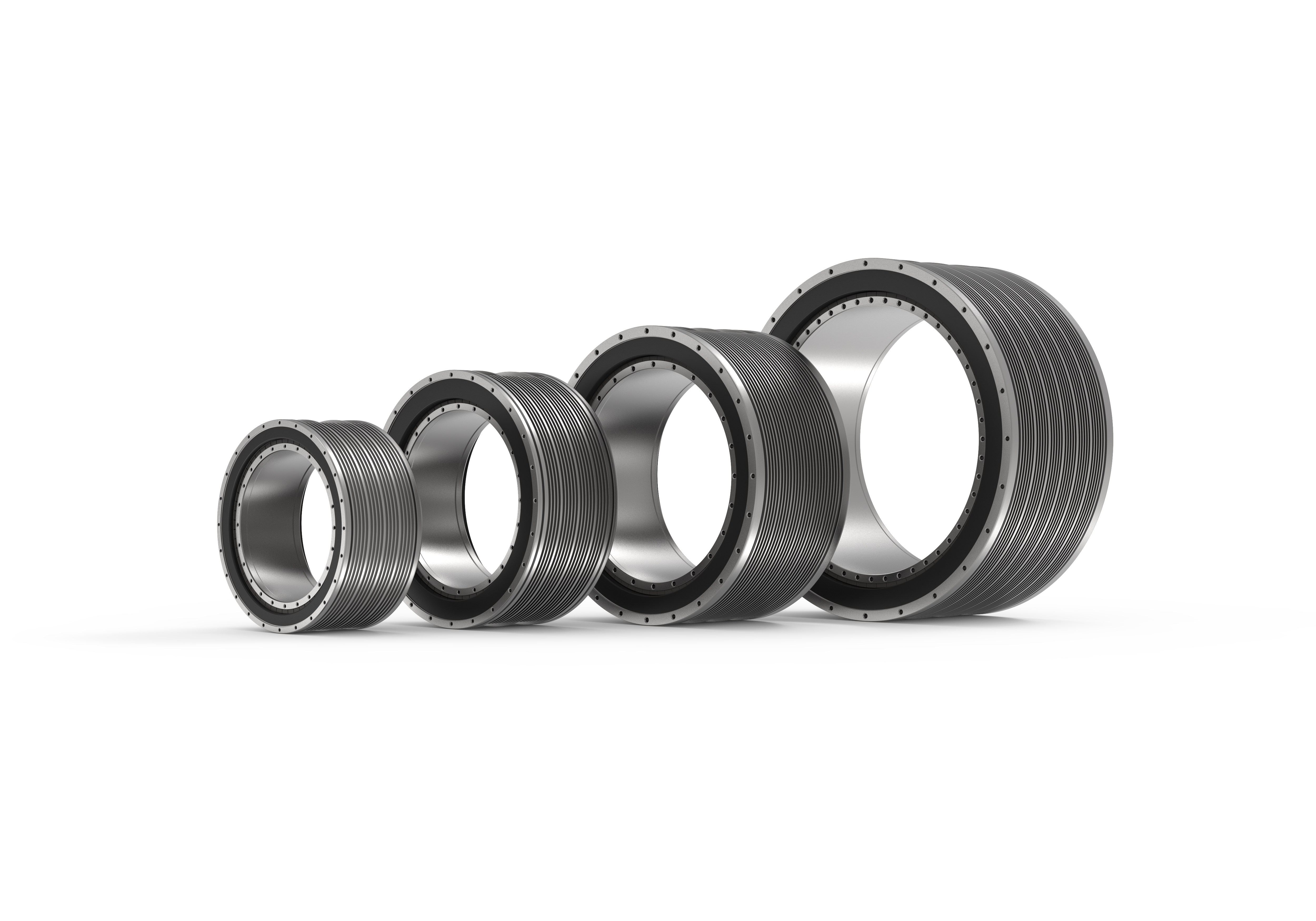

Avec son large éventail de possibilités, la cyber® kit line large offre à l’utilisateur une flexibilité maximale. Les moteurs à couple optimisé offrent un niveau de solidité optimal, grâce à leur enrobage complet et leur intégrabilité maximale due au design sans cadre muni d’un arbre creux de grande taille.

Version 600 V

Arbre creux de grande taille

Capteurs de température intégrés

Plusieurs longueurs par taille

Caractéristiques techniques

Taille 290

   290-050290-100290-200
Tension de circuit intermédiaireUCC VCC560
Puissance maximumPmaxW11 90011 80025 900
Couple maximumMMaxNm580,001 120,002 310,00
Courant maximum IMaxA33,043,093,0
Couple à l’arrêt continuM0Nm255,00493,001 002,00
Courant à l’arrêt continuI0A16,021,044,0
Vitesse à viden0min-1364240251
Diamètre extérieur du stator A1mm310
Longueur du statorBmm90140240
Longueur de laminationB1mm60110210
Diamètre intérieur du rotorDmm220

Taille 360

   360-050360-100360-200
Tension de circuit intermédiaireUCC VCC560
Puissance maximumPmaxW11 20017 30019 800
Couple maximumMMaxNm1 122,002 066,004 059,00
Courant maximum IMaxA45,076,0110,0
Couple à l’arrêt continuM0Nm484,00902,001 583,00
Courant à l’arrêt continuI0A20,033,046,0
Vitesse à viden0min-1236209147
Diamètre extérieur du stator A1mm385
Longueur du statorBmm110160260
Longueur de laminationB1mm70120220
Diamètre intérieur du rotorDmm265

Taille 420

   420-070420-150
Tension de circuit intermédiaireUCC VCC560
Puissance maximumPmaxW20 33030 800
Couple maximumMMaxNm2 234,004 447,00
Courant maximum IMaxA82,0138,0
Couple à l’arrêt continuM0Nm968,001 945,00
Courant à l’arrêt continuI0A35,058,0
Vitesse à viden0min-1206168
Diamètre extérieur du stator A1mm455
Longueur du statorBmm130210
Longueur de laminationB1mm90170
Diamètre intérieur du rotorDmm325

Taille 530

   530-100530-200
Tension de circuit intermédiaireUCC VCC560
Puissance maximumPmaxW31 80060 000
Couple maximumMMaxNm4 847,009 191,00
Courant maximum IMaxA109,0209,0
Couple à l’arrêt continuM0Nm2 094,003 982,00
Courant à l’arrêt continuI0A50,095,0
Vitesse à viden0min-1137137
Diamètre extérieur du stator A1mm565
Longueur du statorBmm160260
Longueur de laminationB1mm120220
Diamètre intérieur du rotorDmm420
