Réducteurs à couple conique NPK / NPLK / NPSK / NPTK / NPRK

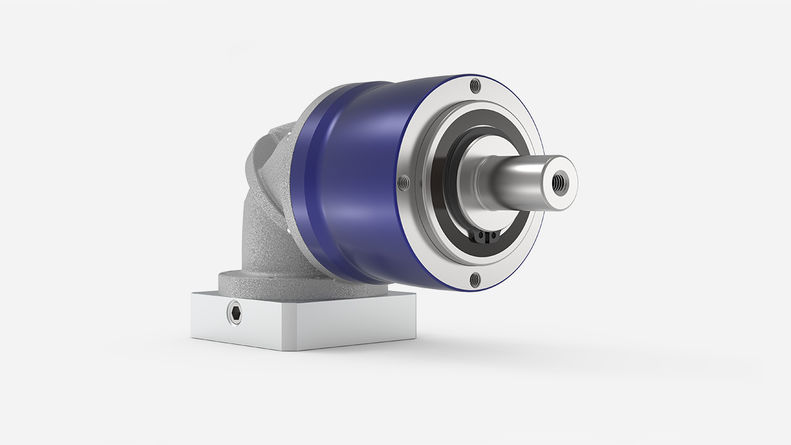

Réducteurs à couple conique NPK avec arbre lisse

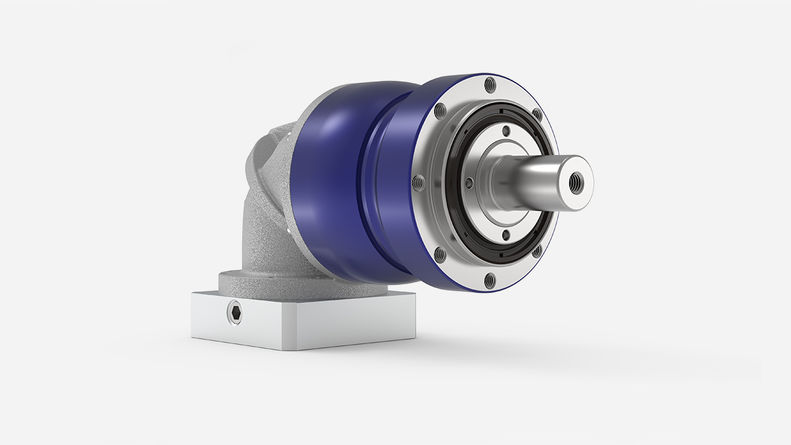

Réducteurs à couple conique NPLK à palier renforcé et avec géométrie de sortie B14

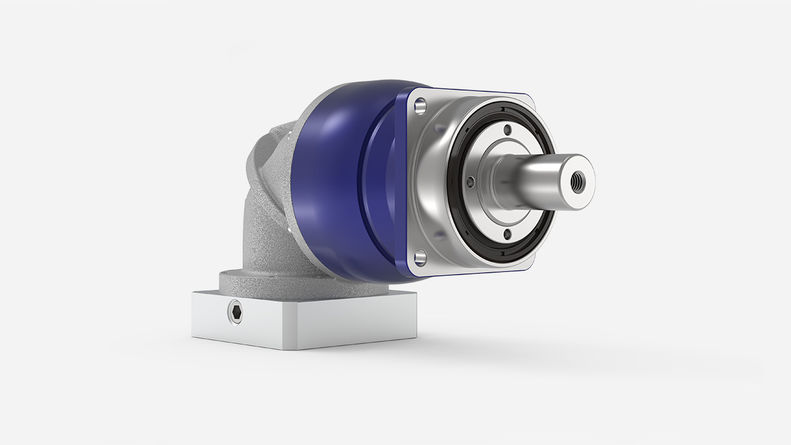

Réducteurs à couple conique NPSK avec géométrie de sortie SP⁺

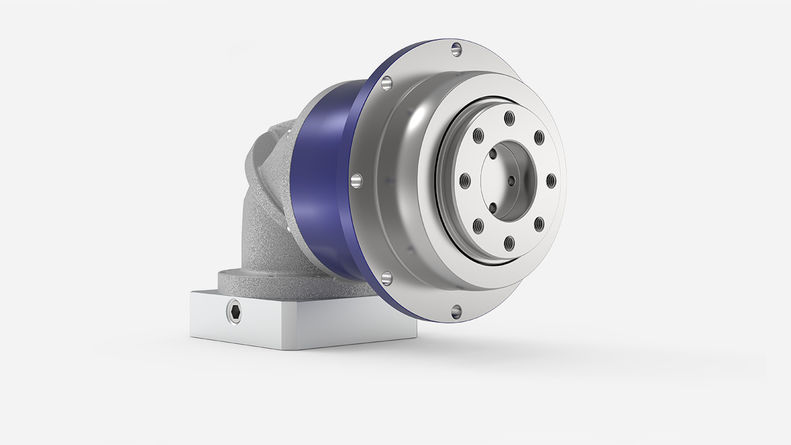

Réducteurs à couple conique NPTK avec géométrie de sortie TP⁺

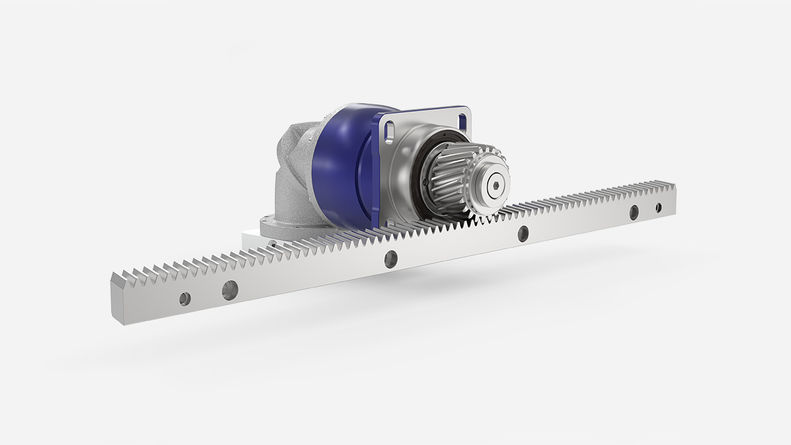

Réducteurs à couple conique NPRK avec trous oblongs pour une liaison optimale entre pignons et crémaillère
Fixation du moteur au réducteurs planétaires et réducteur angulaire alpha Value Line

Individual Talents

100 % de flexibilité même dans un espace limité. Les réducteurs à couple conique de l'alpha Value Line combinent la variété de la série NP à un renvoi d'angle compact et puissant. Cela offre une flexibilité maximale grâce à la configuration de cinq sorties différentes.

Pour en savoir plus …

Downloads

Caractéristiques techniques (2 MB)
Catalogue alpha Basic Line & alpha Value Line (22 MB)
Ordering code / CAD data NPK
Documents techniques (inclus notices d'utilisation) (3 MB)
Instruction sheet: Sealing Plate (122 KB)
Operating manual cynapse^® (629 KB)
Motor mounting video alpha Value Line

Les versions et leur utilisation
Caractéristiques techniques
Options disponibles

Propriétés	NPK Version MF	NPLK Version MF	NPSK Version MF	NPTK Version MF	NPRK Version MF
Densité de puissance	++	++	++	++	++
Précision de positionnement	+	+	+	+	+
Vitesse d’entrée élevée	++	++	++	++	++
Rigidité torsionnelle	++	++	++	++	++
Conception compacte	++	++	++	++	++

Utilisation	NPK Version MF	NPLK Version MF	NPSK Version MF	NPTK Version MF	NPRK Version MF
Fonctionnement par cycle (DU ≤ 60 %)	✓	✓	✓	✓	✓
Fonctionnement continu (DU ≥ 60 %)	✓	✓	✓	✓
Pour forces axiales/radiales élevées		✓	✓		✓

Aperçu détaillé selon la taille

		NPK Version MF	NPLK Version MF	NPSK Version MF	NPTK Version MF	NPRK Version MF
Rapport de réduction	i	3 - 100	3 - 100	3 - 100	3 - 100	3 - 100
Nombre de tailles		5	4	4	5	4
Jeu max.	j_t [arcmin]	Standard ≤ 11	Standard ≤ 11	Standard ≤ 11	Standard ≤ 11	Standard ≤ 11
Rigidité torsionnelle	C_t21 [Nm/arcmin]	0,9 - 54	2,4 - 54	2,4 - 54	0,9 - 54	2,4 - 54
Couple max.	T_2α [Nm]	14 - 700	33 - 700	33 - 700	14 - 700	33 -700
Vitesse d’entrée max.	n_1Max [rpm]	5000	5000	5000	5000	5000
Couple de basculement max.	M_2KMax [Nm]	23 - 704	152 - 952	152 - 952	17 - 256	152 - 952

	NPK Version MF	NPLK Version MF	NPSK Version MF	NPTK Version MF	NPRK Version MF
Variante de l'arbre de sortie
Arbre lisse	✓	✓	✓		✓
Arbre claveté ^b)	✓	✓	✓		✓
Arbre cannelé selon DIN 5480		✓	✓		✓
Bride				✓
Variante de l'arbre d'entrée
Version de l'assemblage moteur	✓	✓	✓	✓	✓
Caractéristique
Lubrification pour produits alimentaires ^{a) b)}	✓	✓
Accessoires
Accouplement	✓	✓

^a) Réduction de puissance : caractéristiques techniques disponibles sur demande

^b) Veuillez contacter WITTENSTEIN alpha

Points forts du produit

Grande flexibilité

Les différentes variantes de sorties offrent des libertés de conception adaptées à vos exigences individuelles.

Rentabilité élevée

Les réducteurs de l'alpha Value Line sont très rentables à l'achat, d'une efficacité imbattable en fonctionnement et sans entretien pendant toute leur durée de vie.

Liaison moteur flexible

Liaison avec tous les servomoteurs courants par le biais d'une bride d'adaptation vissée et flexible, ainsi que d'un grand nombre de diamètres de l'arbre du moteur.

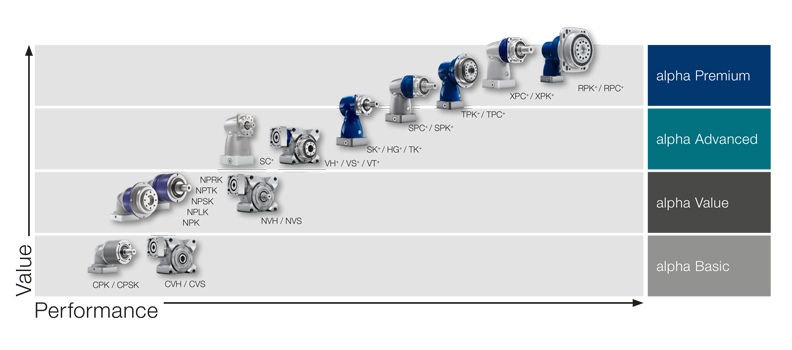

WITTENSTEIN alpha dans tous les axes

Réducteurs angulaires

WITTENSTEIN alpha propose pour chaque axe des solutions d'entraînement complètes tout-en-un. Les domaines d'utilisation sont quasiment illimités. Nos solutions peuvent être utilisées dans des axes ultraprécis montés dans des systèmes de production jusqu'à des machines d’emballage qui doivent faire preuve d'un maximum de productivité. Dans ce contexte, WITTENSTEIN alpha est toujours synonyme de qualité et de fiabilité, d'une grande précision et d'un excellent synchronisme, d'une densité de puissance maximale, d'une longue durée de vie et d'un montage ultra simple du moteur.
