Réducteurs à couple conique RPC+

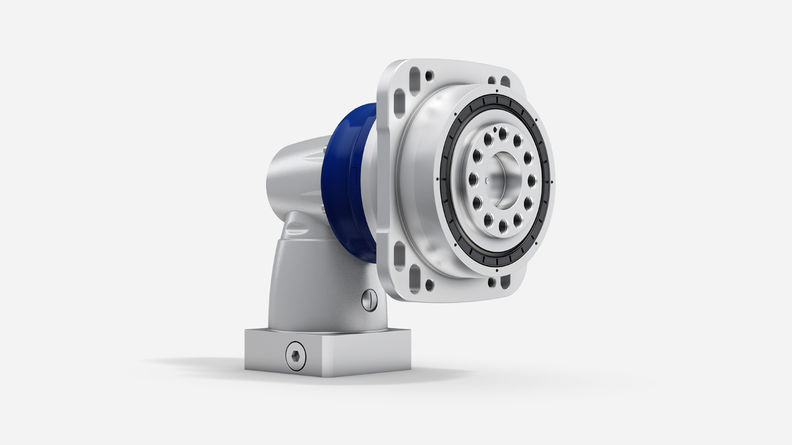

  • Réducteurs à couple conique RPC+ avec bride

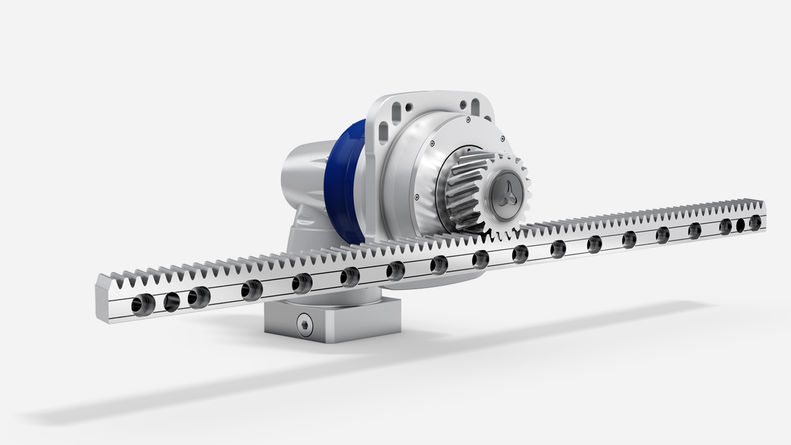

  • Premium Linear System avec réducteur à couple conique RPC+ et crémaillère innovante INIRA®

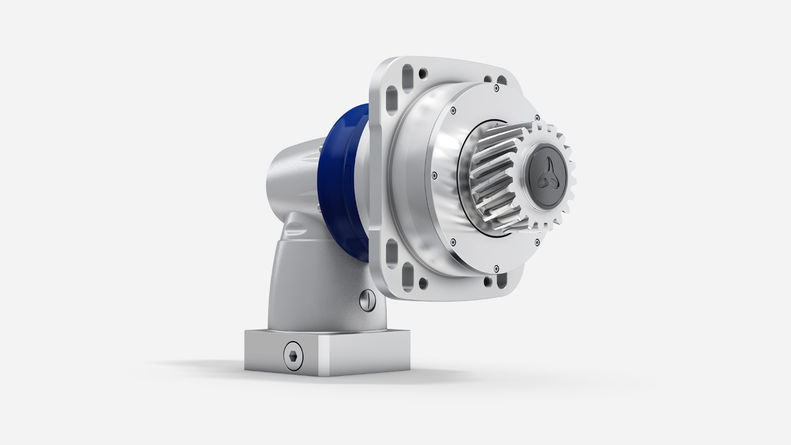

  • Réducteur à couple conique RPC+ avec pignon
  • Fixation du moteur au réducteur angulaire alpha Advanced Line / alpha Premium Line

Très précis avec de faibles rapports de réduction dans les angles

Le réducteur à couple conique RPC+ se distingue avant tout par de faibles rapports de démultiplication (rapport 1 et 2) dans l'étage angulaire. Les faibles rapports de réduction permettent, avec des combinaisons de réducteurs planétaires et angulaires, des rapports identiques à ceux des réducteurs planétaires. La structure du produit influe positivement sur l'évolution des températures au niveau du réducteur et réduit ainsi le dégagement de chaleur du système. Résultat : une plus grande précision de positionnement de l'ensemble du système.

Pour obtenir de plus amples informations ou des données CAO, veuillez contacter votre ingénieur de vente compétent ou envoyer un message à info@wittenstein-alpha.de.


Solutions personnalisées

Nous concevons volontiers, pour vous, une solution adaptée à votre tâche d'entraînement. Profitez de notre expérience et de l'expertise de nos spécialistes qui vous proposeront des prestations complètes et personnalisées. Contactez-nous !

Vers le formulaire de contact

WITTENSTEIN SAS - 4 rue René Dubos

WITTENSTEIN SAS

4 rue René Dubos

95410 Groslay

  • Les versions et leur utilisation
  • Caractéristiques techniques
  • Options disponibles
PropriétésRPC+
 Version MA
Densité de puissance++++
Précision de positionnement
(p. ex. entraînements préchargés)
++++
Applications très dynamiques+++
Rigidité torsionnelle++++
Conception compacte++++
Facilité de montage++++



  RPC+
Version MA
Rapport de réductioni22 - 55
Nombre de tailles 3

Jeu max.

jt [arcmin]Standard ≤ 1,3
Rigidité torsionnelleCt21 [Nm/armin]194 - 1171
Couple max.T [Nm]1400 - 7535
Vitesse d’entrée max.n1Max [rpm]4500
Couple de basculement max.M2KMax [Nm]34000



 RPC+
Version MA
Forme de la sortie
Bride
Sortie système avec pignon
Forme de l'entraînement
Version montée sur moteur
Version
Lubrification alimentaire a) b)
Accessoires
Crémaillère
Pignons







a) Réduction de puissance : caractéristiques techniques disponibles sur demande

b) Veuillez contacter WITTENSTEIN alpha
