Réducteurs à renvoi d'angle SC+ / SPC+ / TPC+

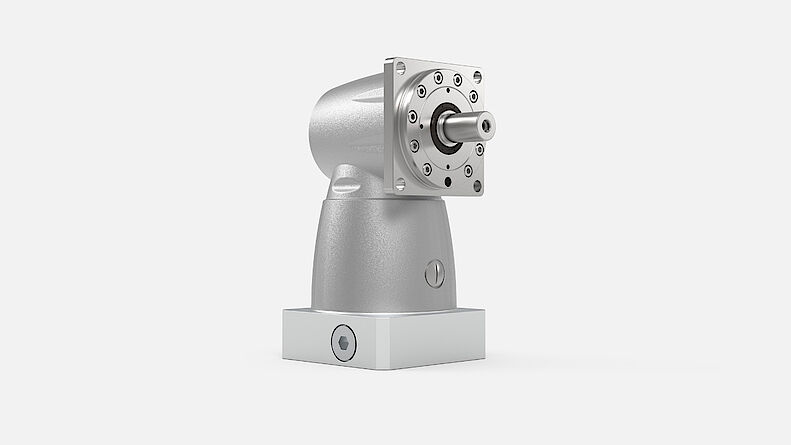

  • Réducteurs à renvoi d'angle SC+ avec arbre de sortie

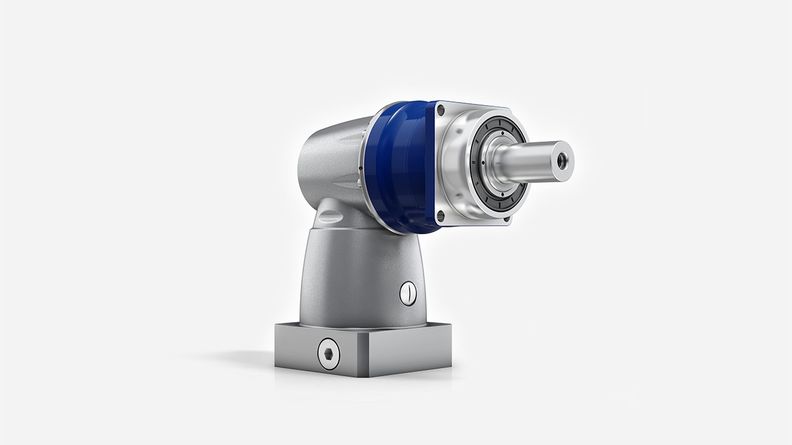

  • Réducteurs à renvoi d'angle SPC+ avec arbre de sortie

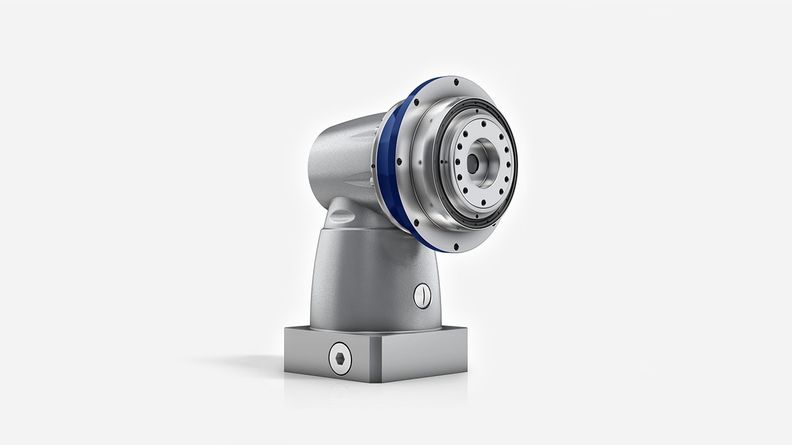

  • Réducteurs à renvoi d'angle TPC+ avec bride de sortie

  • Fixation du moteur au réducteur angulaire alpha Advanced Line / alpha Premium Line

Forte puissance avec de faibles rapports de réduction

Les réducteurs angulaires à jeu réduit avec arbre de sortie ou bride de sortie. Cette série de réducteurs est utilisée dans les applications dynamiques à faibles rapports de démultiplication et exigeantes en termes de précision, de couple et d'efficacité.

Downloads

Solutions personnalisées

Nous concevons volontiers, pour vous, une solution adaptée à votre tâche d'entraînement. Profitez de notre expérience et de l'expertise de nos spécialistes qui vous proposeront des prestations complètes et personnalisées. Contactez-nous !

Vers le formulaire de contact

WITTENSTEIN SAS - 4 rue René Dubos

WITTENSTEIN SAS

4 rue René Dubos

95410 Groslay

+33 01.34.17.90.95

www.wittenstein.fr

  • Les versions et leur utilisation
  • Caractéristiques techniques
  • Options disponibles



FeaturesSC+
Version MF		SPC+
Version MF		TPC+
Version MF
Densité de puissance+++++++++

Précision de positionnement
(p. ex. entraînements préchargés)

++++++++
Applications ultradynamiques++++++
Vitesses de rotation de sortie élevées+++++++



  SC+
Version MF		SPC+
Version MF		TPC+
Version MF
Rapport de réductioni1 - 23 - 203 - 20
Nombre de tailles 555

Jeu angulaire

jt [arcmin]Standard ≤ 4Standard ≤ 4Standard ≤ 4
  -Réduit ≤ 2Réduit ≤ 2
Couple max.T2α [Nm]12 - 37848 - 189048 - 2560
Vitesse d’entrée maxi admissiblen1Max [rpm]600060006000





 SC+
Version MF		SPC+
Version MF		TPC+
Version MF

Forme de la sortie


Arbre lisse✓✓
Arbre claveté✓✓
Arbre cannelé selon DIN 5480 ✓
Broche ✓
Bride  ✓
Solution système  ✓
Forme de l’entraînement
Version montée sur moteur✓✓✓
Version
Lubrification pour produits alimentaires a) b)✓✓✓
Accessoires
Accouplements✓✓✓
Crémaillère✓✓✓
Pignons✓✓✓
Shrink disk ✓

a) Réduction de puissance : caractéristiques techniques disponibles sur demande

b) Veuillez contacter WITTENSTEIN alpha
