Réducteurs planétaires au design hygiénique

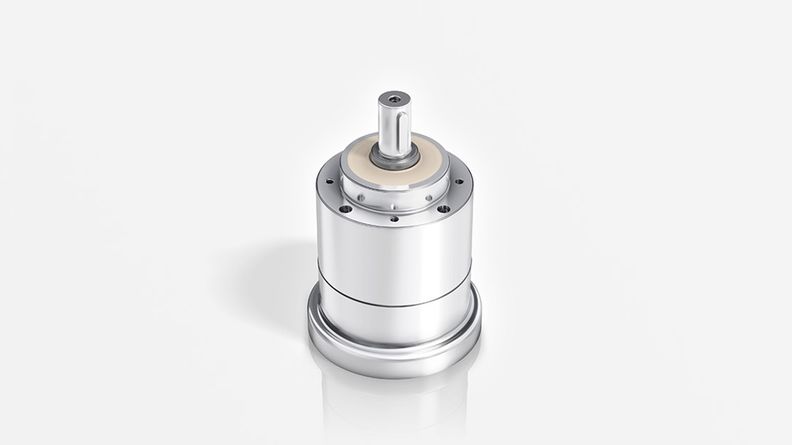

  • Réducteur planétaire HDV avec arbre de sortie au design hygiénique

  • HDP+ au design hygiénique pour des applications delta en zone humide

Garantie de la propreté

Les réducteurs planétaires à faible jeu avec arbre de sortie ou bride de sortie en design hygiénique. La caractéristique principale de cette série de réducteurs développés conformément aux directives EHEDG est le nettoyage sûr et efficace du réducteur.
Ce nouveau concept offre au constructeur une toutes nouvelle liberté pour la construction et le montage d'installations répondant aux plus hautes exigences les plus élevées en matière de production hygiénique et stérile.

Pour en savoir plus

Downloads

Solutions personnalisées

Nous concevons volontiers, pour vous, une solution adaptée à votre tâche d'entraînement. Profitez de notre expérience et de l'expertise de nos spécialistes qui vous proposeront des prestations complètes et personnalisées. Contactez-nous !

Vers le formulaire de contact

WITTENSTEIN SAS - 4 rue René Dubos

WITTENSTEIN SAS

4 rue René Dubos

95410 Groslay

+33 01.34.17.90.95

www.wittenstein.fr

  • Les versions et leur utilisation
  • Caractéristiques techniques
  • Options disponibles

Comparatif du design hygiénique avec les solutions existantes

Exigences d'hygièneProtection contre la corrosionDesign hygiénique
SurfacePeinture spécialeÉlectropolie
JointStandardJoint PTFE
Surfaces de contactNickelage / acier inoxydableAcier hygiénique 1.4404
Indice de protection IP6569K a)
Conception du réducteurStandardConstruction conforme aux règles de conception hygiénique

a) à 30 bars, comme prévu par la norme DIN40050-9





Avantages que vous en retirez



  • Étanchéité maximale
  • Entraînement hygiénique de la production
  • Nouvelles possibilités de conception grâce à l'intégration directe des processus
  • Nettoyage rapide, efficace et sûr
  • Nettoyage à haute pression possible selon les conditions-cadres
  • Tous les concepts courants d'assemblage moteur
  • Très haute résistance à la corrosion grâce à l'utilisation d'un acier hygiénique spécial

Utilisation

  • CIP (Clean in Place) / SIP (Sterilize in Place)
  • Applications à robots delta
  • Industrie agroalimentaire
  • Industrie cosmétique
  • Technique des procédés
  HDV
avec arbre de sortie		HDP
Bride
Rapport de réductioni4-10022-55

Jeu max.

jt [arcmin]Standard
= 10		Standard
= 1
Couple d’accélération max.
(1000 cycles/heure max.)		T2B [Nm]29-200230-950
Vitesse d'entrée max.n1Max [rpm]2000-37005000-6000



Propriétés

  • Conception hygiénique conforme aux directives EHEDG
  • Joints résistants aux agents de nettoyage
  • Concept de joint triple pour une sécurité maximale
  • Acier hygiénique résistant aux agents de nettoyage
  • Lubrification pour produits alimentaires
  • Conception du boîtier sans espaces de rétention
  • Surface électropolie

Avantages que vous en retirez

  • Étanchéité maximale
  • Entraînement hygiénique de la production
  • Nouvelles possibilités de conception grâce à l'intégration directe des processus
  • Nettoyage rapide, efficace et sûr
  • Nettoyage à haute pression possible selon les conditions-cadres
  • Tous les concepts courants d'assemblage moteur
  • ;Très haute résistance à la corrosion grâce à l'utilisation d'un acier hygiénique spécial

Comparatif du design hygiénique avec les solutions existantes

Exigences d'hygièneProtection contre la corrosionAcier inoxydableDesign hygiénique
SurfacePeinture spécialeTournéeÉlectropolie
JointStandardStandardJoint PTFE
Surfaces de contactNickelage / acier inoxydableAcier inoxydableAcier hygiénique 1.4404
Indice de protection IP656569 K a)
Conception du réducteurStandardStandardConstruction conforme aux règles de conception hygiénique

a) à 30 bars, comme prévu par la norme DIN40050-9
