Réducteurs planétaires TP+

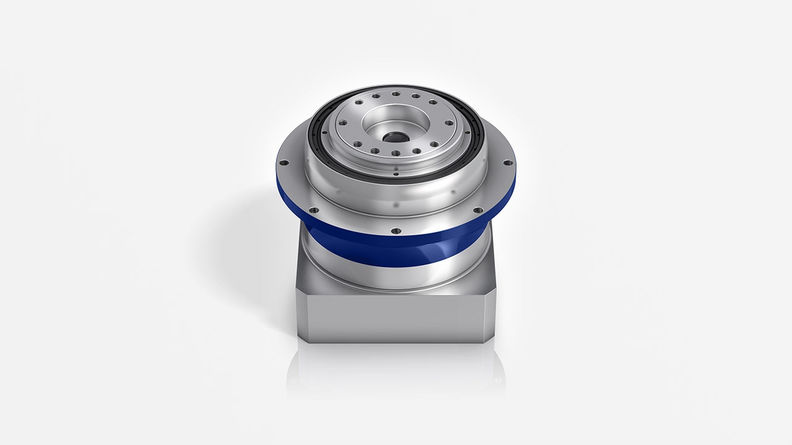

  • Réducteurs planétaires TP+

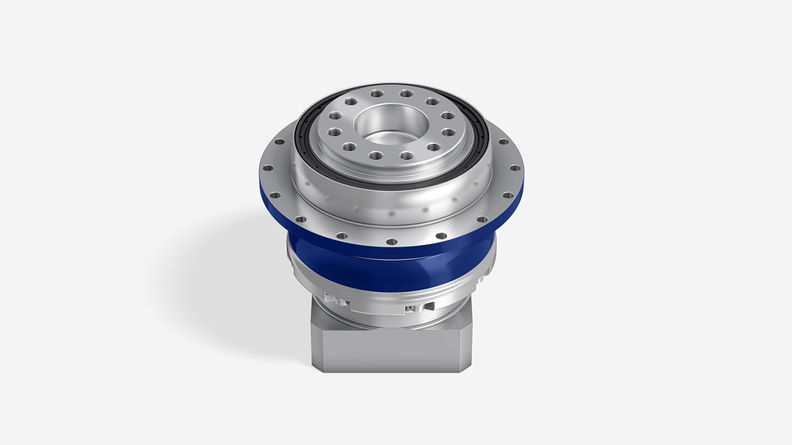

  • Réducteurs planétaires TP+ HIGH TORQUE

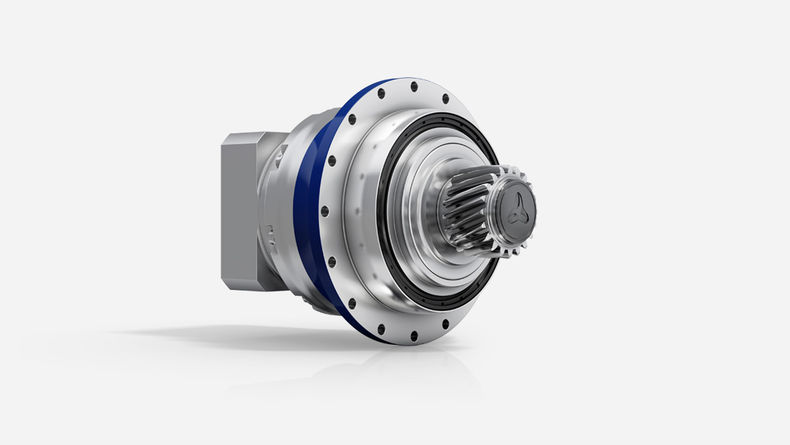

  • Réducteur planétaire TP+ HIGH TORQUE avec pignon

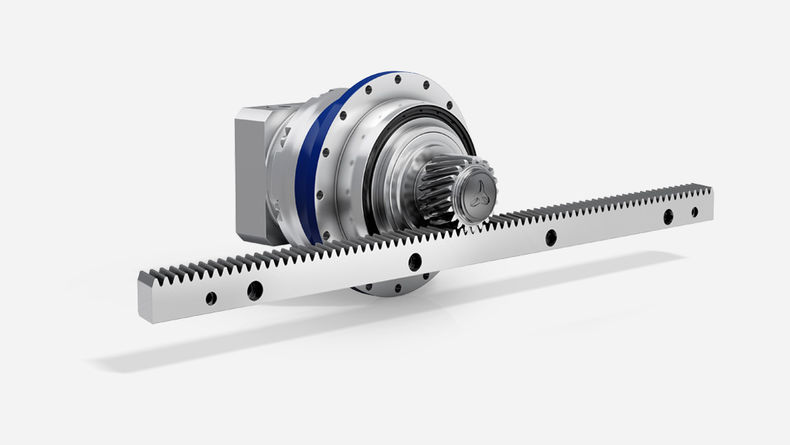

  • Advanced Linear System avec réducteur planétaire TP+ HIGH TORQUE

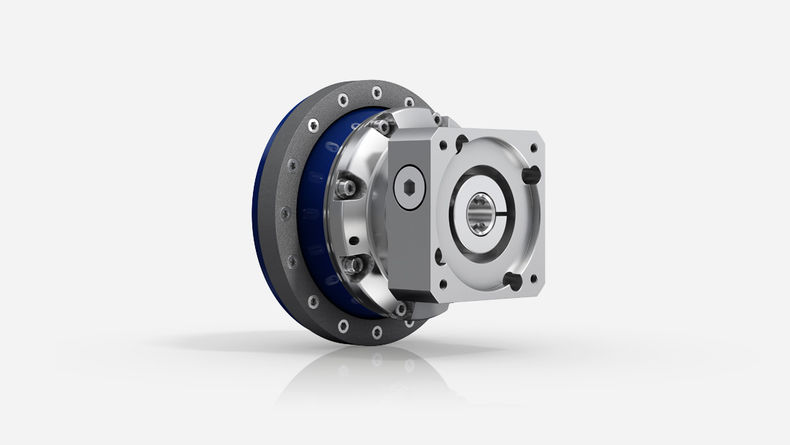

  • Réducteur planétaire TP+ avec anneau de montage

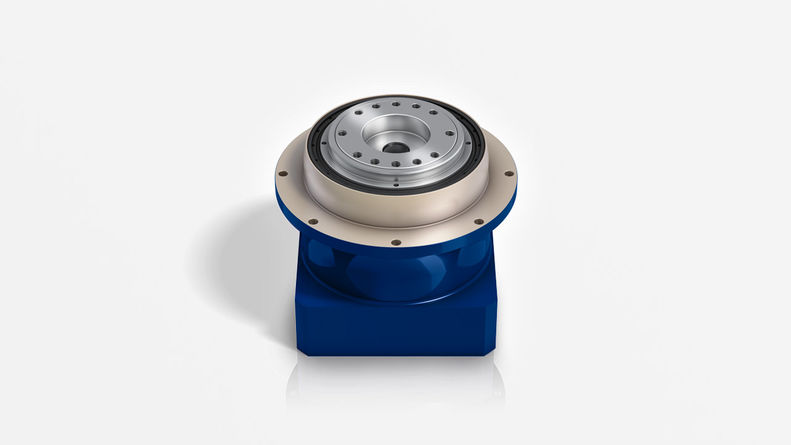

  • Réducteurs planétaires TP+ au design résistant à la corrosion

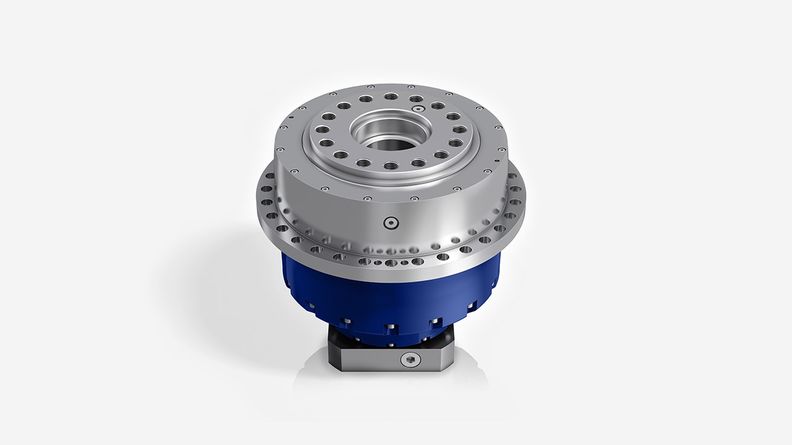

  • TP+ 4000

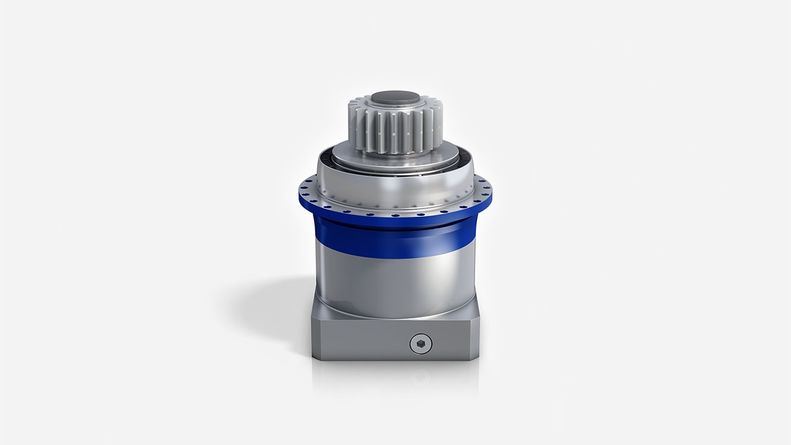

  • Réducteurs planétaires TP+ avec pignons

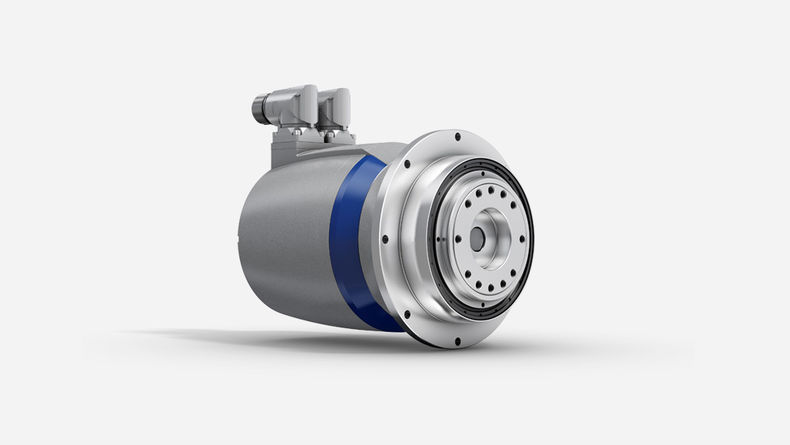

  • premo Advanced Line avec réducteur planétaire TP+

  • Fixation du moteur au réducteur planétaire alpha Advanced Line / alpha Premium Line

Les éléments compacts fournissent une puissance accompagnée d'une bride de sortie.

La version standard est optimale pour une grande précision de positionnement et un fonctionnement par cycle ultradynamique.

La version TP+ HIGH TORQUE est tout particulièrement adaptée aux applications à haute précision, exigeant une grande rigidité.

Vers le SIZING ASSISTANT

Solutions personnalisées

Nous concevons volontiers, pour vous, une solution adaptée à votre tâche d'entraînement. Profitez de notre expérience et de l'expertise de nos spécialistes qui vous proposeront des prestations complètes et personnalisées. Contactez-nous !

Vers le formulaire de contact

WITTENSTEIN sarl - Z.A.E , 12, rue Louis Armand

WITTENSTEIN sarl

Z.A.E , 12, rue Louis Armand

95600 Eaubonne

+33 01.34.17.90.95

+33 01.39.83.66.23

www.wittenstein.fr

  • Les versions et leur utilisation
  • Caractéristiques techniques
  • Options disponibles



FeaturesTP+
Version MF
TP+ HIGH TORQUE
Version MA
Densité de puissance+++++

Précision de positionnement
(p. ex. entraînements préchargés)

+++++
Applications ultradynamiques
(p. ex. robot Delta)
++++++
Rigidité torsionnelle+++++
Structures compacte+++++
Grandes exigences en matière de sécurité
(p. ex. axes verticaux)
+++++



  TP+
Version MF
TP+ HIGH TORQUE
Version MA
Rapport de réduction c)i4 - 10022 - 302,5

Nombre de tailles

 78

Jeu angulaire c)

jt [arcmin]Standard
≤ 3
Standard
≤ 1
  Réduit
≤ 1
-

Rigidité torsionnelle

Ct21 [Nm/arcmin]8 - 145042 - 5800

Couple max.

T [NM]43 - 6808315 - 40000

Vitesse d’entrée max.

n1Max [rpm]75007500

Couple de basculement max.

M2KMax110 - 8800400 - 71400

c) Par rapport aux tailles reference

 TP+
Version MF
TP+ HIGH TORQUE
Version MA
Forme de la sortie

Bride

Solution système

Forme de l’entraînement



Assemblage moteur

Version séparée



Caractéristique


Lubrification pour produits alimentaires  a) b)
Résistant à la corrosion a) b)
Version optimisée en matière d’inertie a)

Solutions système



Systeme lineaire (pignons/cremaillere)

Actionneur

Accessoires
(vous trouverez d’autres options aux pages produits)


Accouplement

Anneau de montage



a) Réduction de puissance : caractéristiques techniques disponibles sur demande

b) Veuillez contacter WITTENSTEIN
