Réducteurs à couple conique XPC+

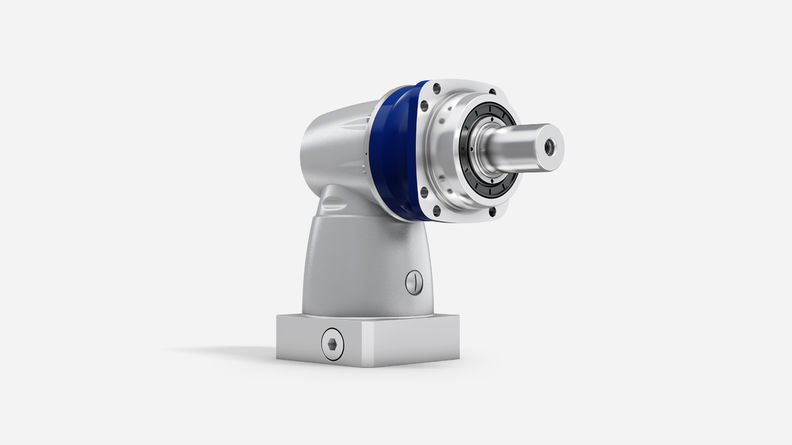

  • Réducteurs à couple conique XPC+ avec arbre lisse

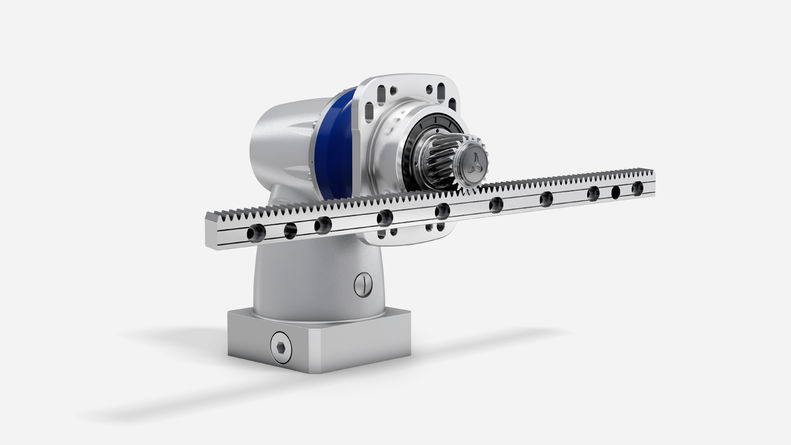

  • Premium Linear System avec réducteur à couple conique XPC+, trous oblongs et crémaillère innovante INIRA®

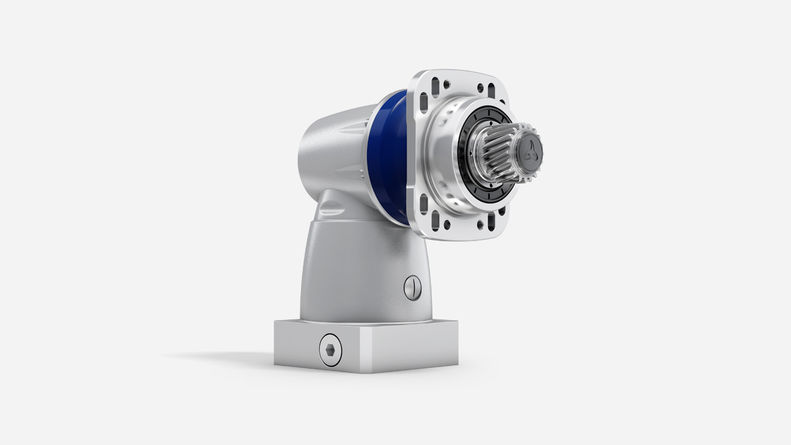

  • Réducteur à couple conique XPC+ avec trous oblongs et pignon

Compacts et performants

Le réducteur à couple conique XPC+ se distingue par de faibles rapports de démultiplication (rapport 1 et 2) dans l'étage angulaire. La structure du produit influe positivement sur l'évolution des températures au niveau du réducteur et réduit ainsi le dégagement de chaleur du système. Cela se traduit par une plus grande précision de positionnement de tout le système.

Pour obtenir de plus amples informations ou des données CAO, veuillez contacter votre ingénieur de vente compétent ou envoyer un message à  info@wittenstein-alpha.de.


Solutions personnalisées

Nous concevons volontiers, pour vous, une solution adaptée à votre tâche d'entraînement. Profitez de notre expérience et de l'expertise de nos spécialistes qui vous proposeront des prestations complètes et personnalisées. Contactez-nous !

Vers le formulaire de contact

WITTENSTEIN sarl - Z.A.E , 12, rue Louis Armand

WITTENSTEIN sarl

Z.A.E , 12, rue Louis Armand

95600 Eaubonne

+33 01.34.17.90.95

+33 01.39.83.66.23

www.wittenstein.fr

  • Les versions et leur utilisation
  • Caractéristiques techniques
  • Options disponibles
PropriétésXPC+
 Version MF
Densité de puissance++++
Précision de positionnement
(p. ex. : entraînements préchargés)
++++
Applications très dynamiques+++
Rigidité torsionnelle++++
Conception compacte++++
Facilité de montage++++
  XPC+
Version MF
Rapport de réductioni4 - 20
Nombre de tailles 5

Jeu max.

jt [arcmin]Standard ≤ 4/
Réduit ≤ 2
Rigidité torsionnelleCt21 [Nm/armin]3,1 - 215
Couple max.T [Nm]48 - 2646
Vitesse d’entrée max.n1Max [rpm]6000
Couple de basculement max.M2KMax [Nm]3256
 XPC+
Version MF
Forme de la sortie
Arbre lisse
Arbre claveté
Arbre cannelé selon DIN 5480
Broche
Sortie système avec pignon
Forme de l'entraînement
Version montée sur moteur
Version
Lubrification alimentaire a) b)
Accessoires
Accouplements
Crémaillère
Pignons
Frette de serrage

a) Réduction de puissance : caractéristiques techniques disponibles sur demande

b) Veuillez contacter WITTENSTEIN alpha
