Réducteurs à couple hypoïde RPK+

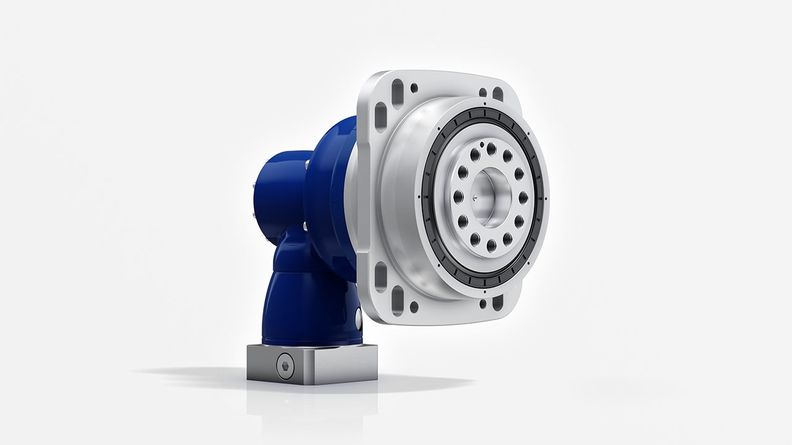

  • Réducteurs à couple hypoïde RPK+ avec bride

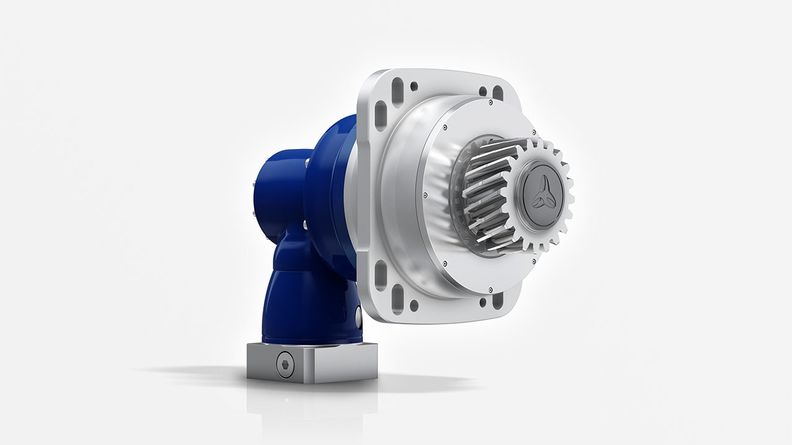

  • Réducteurs à couple hypoïde RPK+ avec pignons

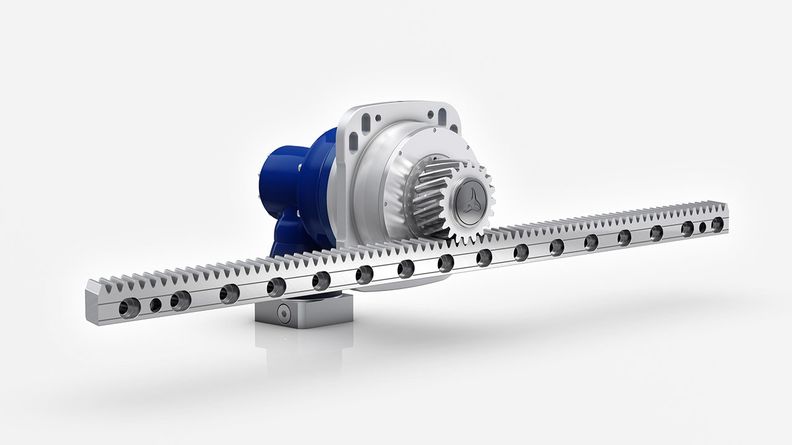

  • Premium Linear System avec réducteur à couple hypoïde RPK+ et crémaillère innovante INIRA®

Puissance et haute précision dans les angles

Le réducteur planétaire Premium RP+  est dorénavant disponible aussi en version angulaire avec denture hypoïde RPK+. Le décalage d'axe sur les réducteurs à couple hypoïde permet, outre des rapports de réduction supérieurs dans un étage (rapport de réduction i = 3–10), une augmentation des couples par rapport aux réducteurs à couple conique. La haute densité de couple assure une conception extrêmement compacte. Par ailleurs, la structure du réducteur convainc par sa très bonne fréquence d'engrènement et par une rigidité torsionnelle élevée. Cela permet une précision de positionnement supérieure et une grande régularité de fonctionnement.

Pour obtenir de plus amples informations ou des données CAO, veuillez contacter votre ingénieur de vente compétent ou envoyer un message à info@wittenstein-alpha.de.


Solutions personnalisées

Nous concevons volontiers, pour vous, une solution adaptée à votre tâche d'entraînement. Profitez de notre expérience et de l'expertise de nos spécialistes qui vous proposeront des prestations complètes et personnalisées. Contactez-nous !

Vers le formulaire de contact

WITTENSTEIN sarl - Z.A.E , 12, rue Louis Armand

WITTENSTEIN sarl

Z.A.E , 12, rue Louis Armand

95600 Eaubonne

+33 01.34.17.90.95

+33 01.39.83.66.23

www.wittenstein.fr

  • Les versions et leur utilisation
  • Caractéristiques techniques
  • Options disponibles
PropriétésRPK+
Version MA
Densité de puissance++++

Précision de positionnement
(p. ex. entraînements préchargés)

++++
Applications très dynamiques+++
Rigidité torsionnelle++++
Conception compacte++++
Facilité de montage++++
  RPK+
Version MA
Rapport de réductioni48 - 5500
Nombre de tailles 4

Jeu max.

jt [arcmin]Standard
≤ 1,3
  Réduit
≤ 1,8
Rigidité torsionnelleCt21 [Nm/armin]202 - 1901
Couple max.T [Nm]1100 - 10540
Vitesse d’entrée max.n1Max [rpm]7500
Couple de basculement max.M2KMax [Nm]34000
 RPK+
Version MA
Forme de la sortie
Bride
Sortie système avec pignon
Forme de l'entraînement
Version montée sur moteur
Version
Lubrification alimentaire a) b)
Accessoires
Crémaillère
Pignons

a) Réduction de puissance : caractéristiques techniques disponibles sur demande

b) Veuillez contacter WITTENSTEIN alpha
