Réducteurs à couple hypoïde XPK+

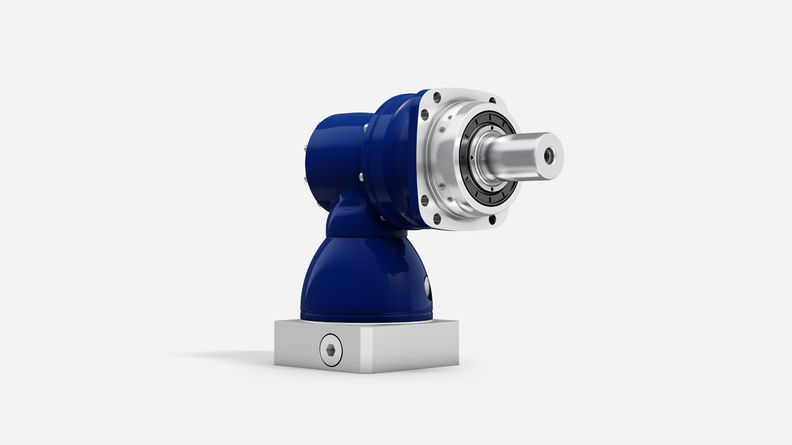

  • Réducteurs à couple hypoïde XPK+ avec arbre lisse
  • Premium Linear System avec réducteur à couple hypoïde XPK+, trous oblongs et crémaillère innovante INIRA®

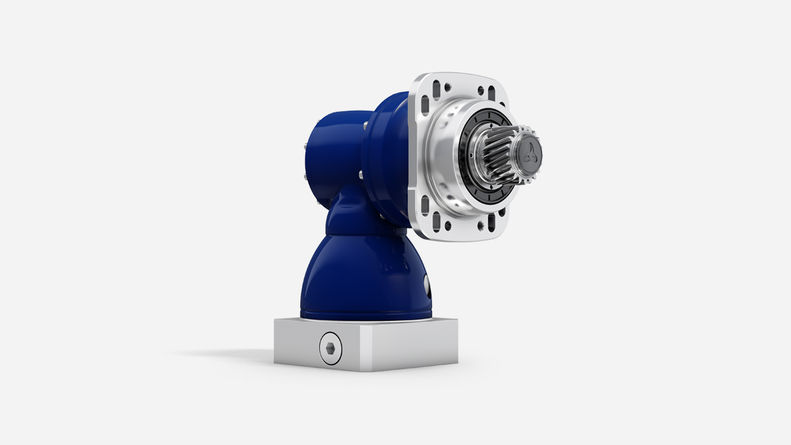

  • Réducteur à couple hypoïde XPK+ avec pignon et trous oblongs

Puissance et haute précision dans un espace ultra compact

Le réducteur planétaire Premium XP+ est dorénavant disponible aussi en version angulaire XPK+ avec denture hypoïde. Le décalage d'axe sur les réducteurs à couple hypoïde permet, outre des rapports de réduction supérieurs dans un étage (rapport de réduction i = 3–10), une augmentation des couples par rapport aux réducteurs à couple conique. La haute densité de couple assure une conception extrêmement compacte. Par ailleurs, la structure du réducteur convainc par sa très bonne fréquence d'engrènement et par une rigidité torsionnelle élevée. Cela assure une précision de positionnement accrue et une grande régularité de fonctionnement.

Pour obtenir de plus amples informations ou des données CAO, veuillez contacter votre ingénieur de vente compétent ou envoyer un message à info@wittenstein-alpha.de. .


Solutions personnalisées

Nous concevons volontiers, pour vous, une solution adaptée à votre tâche d'entraînement. Profitez de notre expérience et de l'expertise de nos spécialistes qui vous proposeront des prestations complètes et personnalisées. Contactez-nous !

Vers le formulaire de contact

WITTENSTEIN sarl - Z.A.E , 12, rue Louis Armand

WITTENSTEIN sarl

Z.A.E , 12, rue Louis Armand

95600 Eaubonne

+33 01.34.17.90.95

+33 01.39.83.66.23

www.wittenstein.fr

  • Les versions et leur utilisation
  • Caractéristiques techniques
  • Options disponibles
PropriétésXPK+
 Version MF
Densité de puissance++++
Précision de positionnement
(p. ex. entraînements préchargés)
++++
Applications très dynamiques+++
Rigidité torsionnelle++++
Conception compacte++++
Facilité de montage++++
  XPK+
Version MF
Rapport de réductioni12 - 1000
Nombre de tailles 4

Jeu max.

jt [arcmin]Standard ≤ 4/
Réduit ≤ 2
Rigidité torsionnelleCt21 [Nm/armin]11 - 226
Couple max.T [Nm]80 - 2520
Vitesse d’entrée max.n1Max [rpm]7500
Couple de basculement max.M2KMax [Nm]3256
 XPK+
Version MF
Forme de la sortie
Arbre lisse
Arbre claveté
Arbre cannelé selon DIN 5480
Broche
Sortie système avec pignon
Forme de l'entraînement
Version montée sur moteur
Version
Lubrification alimentaire a) b)
Accessoires
Accouplements
Crémaillère
Pignons
Frette de serrage

a) Réduction de puissance : caractéristiques techniques disponibles sur demande

b) Veuillez contacter WITTENSTEIN alpha
