Réducteurs à renvoi d'angle LK⁺ / LPK⁺ / LPBK⁺

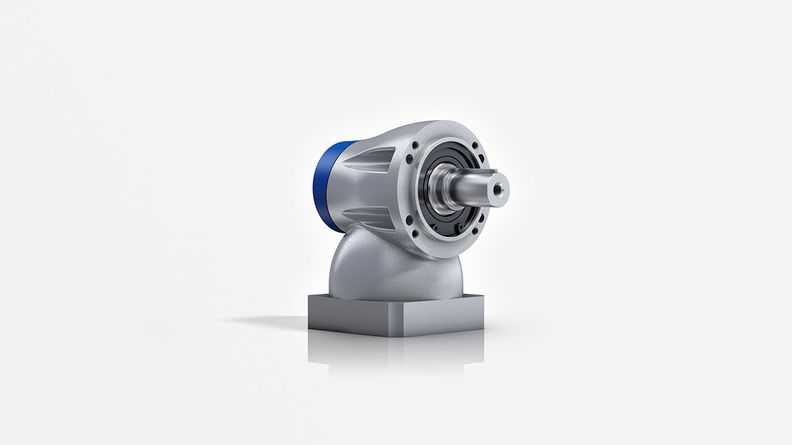

Réducteurs à renvoi d'angle LK⁺ avec arbre de sortie

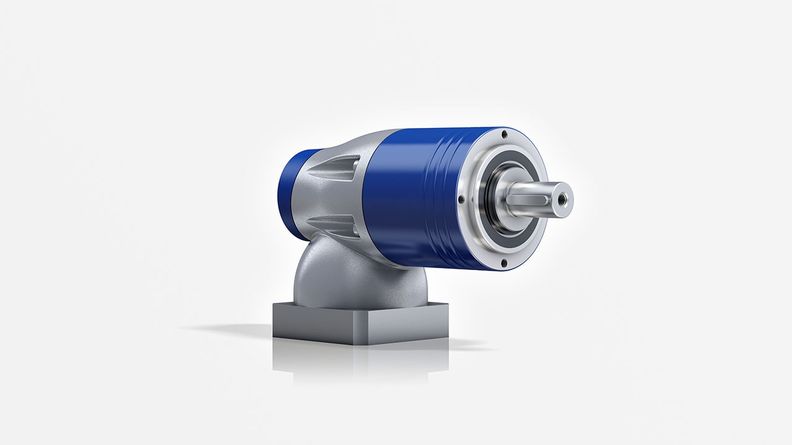

Réducteurs à renvoi d'angle LPK⁺ avec arbre de sortie

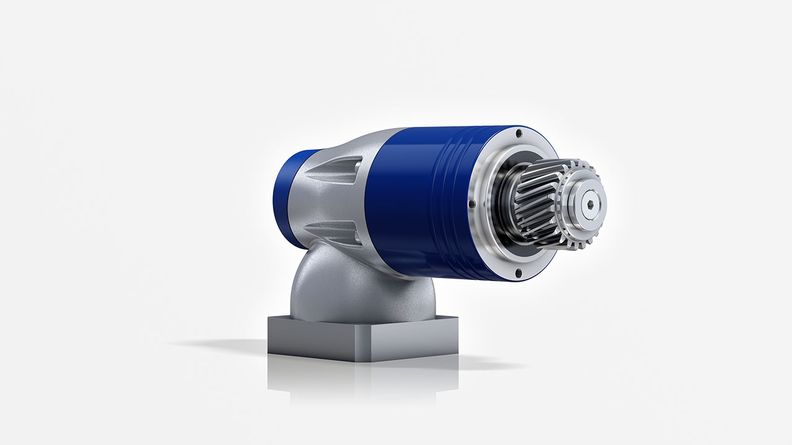

Réducteurs à renvoi d'angle LPK⁺ avec pignon

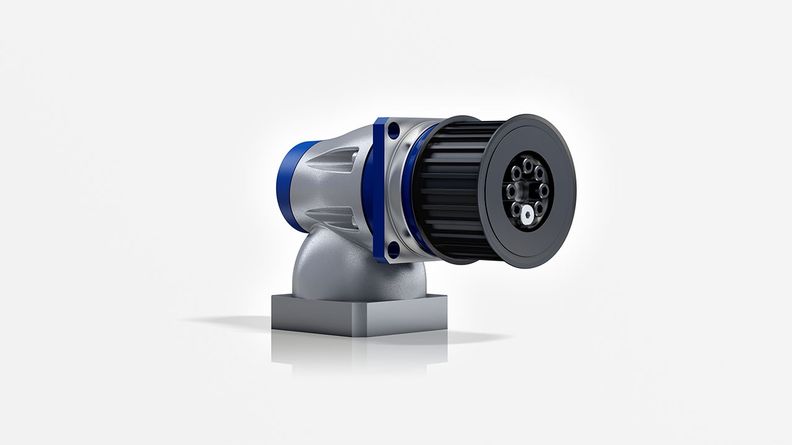

LPBK⁺ avec poulie

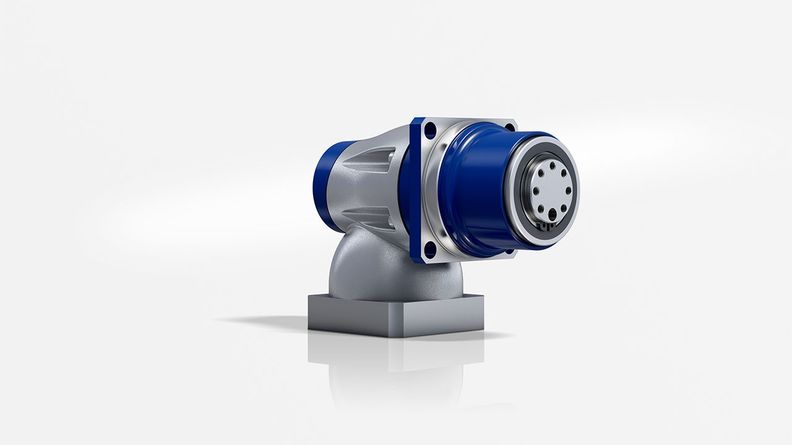

LPBK⁺ avec bride d'entrée

La précision angulaire économique

Les réducteurs angulaires à jeu réduit avec arbre de sortie ou bride de sortie. Cette série de réducteurs est parfaite pour les applications économiques.

Le LPBK⁺ convient tout particulièrement aux entraînements à courroie compacts.

Downloads

Catalogue produits: LK⁺ / LPK⁺ LPBK⁺ (1 MB)
Designations (195 KB)
CAD data LK⁺
CAD data LPK⁺
CAD data LPBK⁺
Notices d'utilisation (1 MB)
Manual Supplementary information (1 MB)

Conseil personnalisé

Vous avez des questions au sujet d'un produit ou souhaitez être conseillé personnellement ? Profitez de notre expérience et de l'expertise de nos spécialistes qui vous proposeront des prestations complètes et personnalisées. Contactez-nous !

Vers le formulaire de contact

WITTENSTEIN sarl

Z.A.E , 12, rue Louis Armand

95600 Eaubonne

+33 01.34.17.90.95

+33 01.39.83.66.23

info@wittenstein.fr

www.wittenstein.fr

Features	LK⁺ Version MO	LPK⁺ Version MO	LPBK⁺ Version MO
Densité de puissance	+	++	++
Précision de positionnement	+	++	++
Vitesses de rotation d'entraînement	++	++	++
Rigidité torsionnelle	+	+	++
Structures compacte	++	++	+++

		LK⁺ Version MO	LPK⁺ Version MO	LPBK⁺ - Version MO
Rapport de réduction	i	1	3 - 100	3 - 10
Nombre de tailles		5	5	3
Jeu angulaire	j_t [arcmin]	Standard ≤ 15	Standard ≤ 12	Standard ≤ 12
Couple d’accélération max. (max. 1 000 cycles par heure)	T_2B [Nm]	2,5 - 93	11 - 450	22 - 220
Vitesse d’entrée maxi admissible	n_1Max [rpm]	5000	5000	4500

	LK⁺ Version MO	LPK⁺ Version MO	LPBK⁺ Version MO
Forme de la sortie
Arbre lisse		✓
Arbre claveté	✓	✓
Bride			✓
Forme de l’entraînement
Version montée sur moteur	✓	✓	✓
Version
Lubrification pour produits alimentaires ^{a) b)}	✓	✓	✓
Accessoires
Accouplements	✓	✓
Crémaillère	✓	✓
Poulie			✓
Bride B5	✓	✓

^a) Réduction de puissance : caractéristiques techniques disponibles sur demande
^b) Veuillez contacter WITTENSTEIN alpha
