Réducteurs à vis sans fin V-Drive Advanced

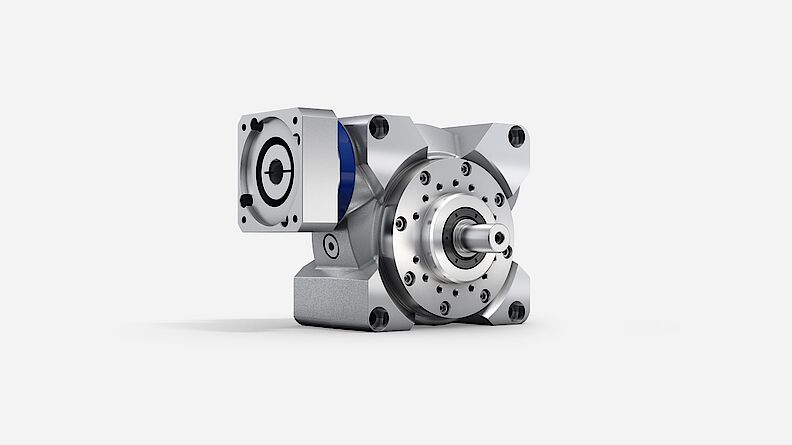

  • Réducteurs à vis sans fin VS+ avec arbre plein

  • Réducteurs à vis sans fin VH+ avec arbre creux

  • Réducteurs à vis sans fin VT+ avec arbre creux à bride et étage d'entrée planétaire intégré

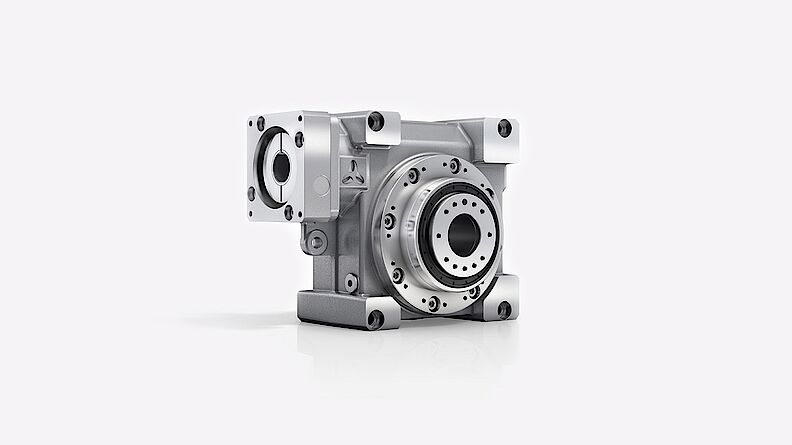

  • Réducteurs à vis sans fin VT+ avec arbre creux à bride

  • Réducteurs à vis V-Drive Advanced VS+ avec pignons

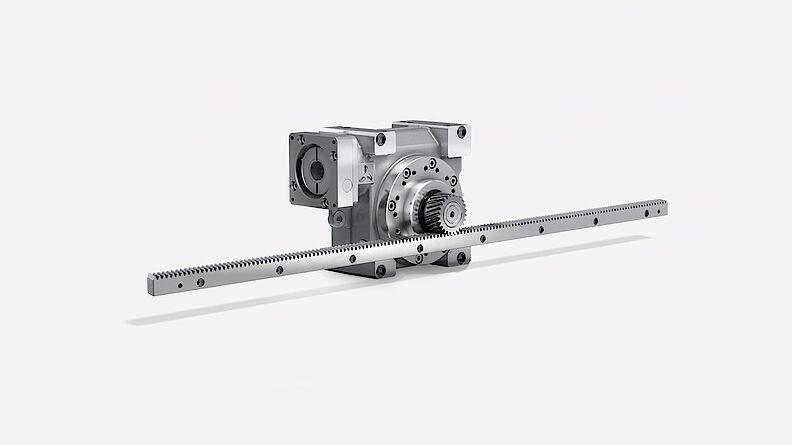

  • Standard System avec réducteur à vis sans fin VS+, pignon RSP Standard Class et crémaillère Value Class

  • Réducteurs à vis sans fin VS+ avec accouplement à soufflet métallique BC3

Un couple élevé et un fonctionnement silencieux

Les servo-réducteurs à vis sans fin avec arbre plein, arbre creux et bride d’arbre creux comme types de sortie. Le V-Drive Advanced   se caractérise par une puissance concentrée et un jeu angulaire réduit. Il est particulièrement adapté aux applications fonctionnant en continu.

Solutions personnalisées

Nous concevons volontiers, pour vous, une solution adaptée à votre tâche d'entraînement. Profitez de notre expérience et de l'expertise de nos spécialistes qui vous proposeront des prestations complètes et personnalisées. Contactez-nous !

Vers le formulaire de contact

WITTENSTEIN sarl - Z.A.E , 12, rue Louis Armand

WITTENSTEIN sarl

Z.A.E , 12, rue Louis Armand

95600 Eaubonne

+33 01.34.17.90.95

+33 01.39.83.66.23

www.wittenstein.fr

  • Les versions et leur utilisation
  • Caractéristiques techniques
  • Options disponibles



Features VT+
Arbre creux à bride
VH+
Avec arbre creux lisse/claveté
VS+
Smooth / keyed shaft or splined shaft
Densité de puissance ++ ++ ++

Précision de positionnement

++ ++ ++
Rigidité torsionnelle +++ ++ ++
Fonctionnement silencieux +++ +++ +++







VT+
Arbre creux à bride

VH+
Avec arbre creux lisse/claveté
VS+
Smooth / keyed shaft or splined shaft
Rapport de réduction i 4 - 400 4 - 400 4 - 400

Jeu angulaire

jt [arcmin] Standard ≤ 3 Standard ≤ 3 Standard ≤ 3
    Réduit ≤ 2 Réduit ≤ 2 Réduit ≤ 2
Max. torque
(max. 1 000 cycles par heure)
T [Nm] 62 - 1505 31 - 1505 62 - 1505
Vitesse d’entrée maxi admissible n1Max [rpm] 6000 6000 6000





  VT+
Arbre creux à bride
VH+
Avec arbre creux lisse/claveté
VS+
Smooth / keyed shaft or splined shaft
Forme de la sortie
Arbre de sortie lisse
Arbre de sortie claveté
Arbre de sortie cannelé
Bride de sortie
Interface à arbre creux
Interface à arbre creux, face arrière
Arbre creux à bride
Arbre des deux côtés
Forme de l’entraînement
Version montée sur moteur
Version
Lubrification pour produits alimentaires
Résistant à la corrosion a)
Accessoires
Accouplements
Crémaillère
Pignons
Shrink disk
Arbre à bride

a) Veuillez contacter WITTENSTEIN alpha
