Réducteurs à vis sans fin V-Drive Basic

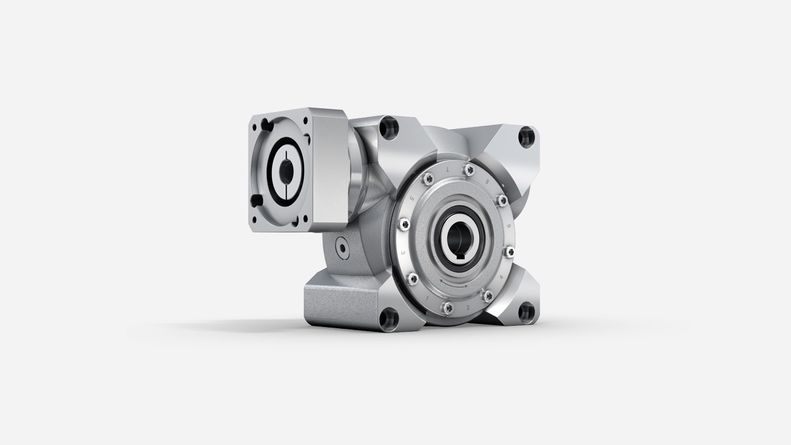

  • Réducteurs à vis sans fin CVH avec arbre creux

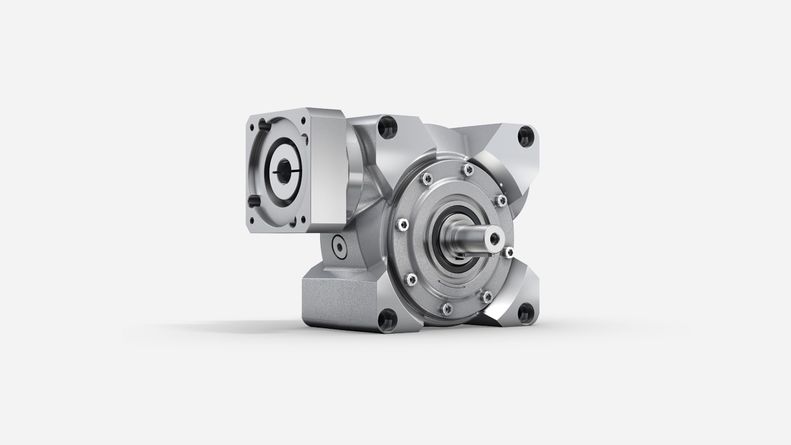

  • Réducteurs à vis sans fin CVS avec arbre plein

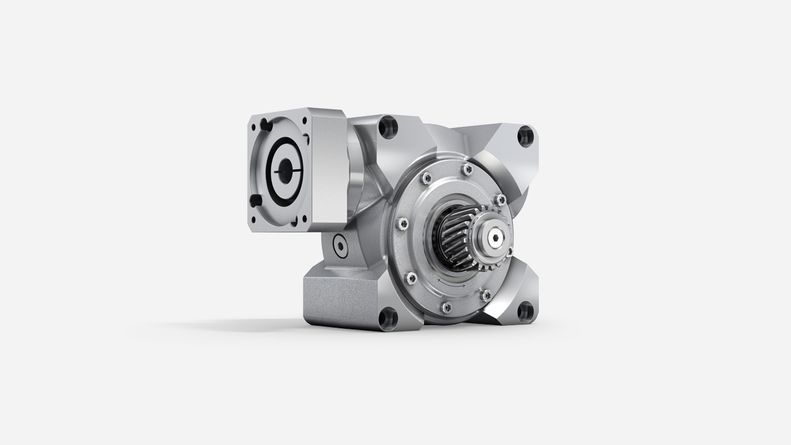

  • Réducteurs à vis sans fin CVS avec pignons

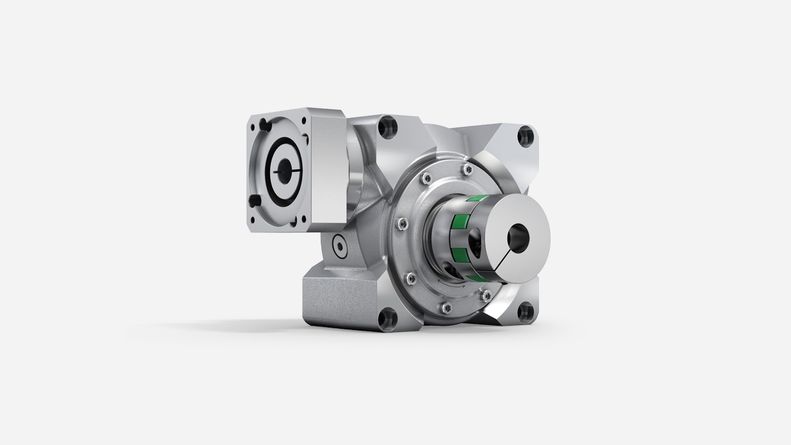

  • Réducteurs à vis sans fin CVS avec accouplement élastomère ELC

Le marathonien silencieux

Les servo-réducteurs à vis sans fin avec arbre de sortie et arbre creux. Le V-Drive Basic se distingue par une denture de conception spéciale qui minimise le bruit de fonctionnement en mode S1. Et ce, à un rapport qualité-prix exceptionnel, avec des délais de livraison rapides.

Downloads

Solutions personnalisées

Nous concevons volontiers, pour vous, une solution adaptée à votre tâche d'entraînement. Profitez de notre expérience et de l'expertise de nos spécialistes qui vous proposeront des prestations complètes et personnalisées. Contactez-nous !

Vers le formulaire de contact

WITTENSTEIN sarl - Z.A.E , 12, rue Louis Armand

WITTENSTEIN sarl

Z.A.E , 12, rue Louis Armand

95600 Eaubonne

+33 01.34.17.90.95

+33 01.39.83.66.23

www.wittenstein.fr

  • Les versions et leur utilisation
  • Caractéristiques techniques
  • Options disponibles



Features CVH
Avec arbre creux lisse/claveté
CVS
Avec arbre plein lisse/claveté
Densité de puissance + +
Précision de positionnement + +
Rigidité torsionnelle + +
Fonctionnement silencieux ++ ++





    CVH
Avec arbre creux lisse/claveté
CVS
Avec arbre plein lisse/claveté
Rapport de réduction i 7 - 40 7 - 40

Jeu angulaire

jt [arcmin] Standard ≤ 15 Standard ≤ 15
Max. torque
(max. 1 000 cycles par heure)
T [Nm] 26 - 301 26 - 301
Vitesse d’entrée maxi admissible n1Max [rpm] 6000 6000





  CVH
Avec arbre creux lisse/claveté
CVS
Avec arbre plein lisse/claveté
Forme de la sortie
Arbre de sortie lisse
Arbre de sortie claveté
Interface à arbre creux
Interface à arbre creux, face arrière
Arbre des deux côtés
Forme de l’entraînement
Version montée sur moteur
Version
Lubrification pour produits alimentaires
Accessoires
Accouplements
Pignons
Shrink disk

a) Veuillez contacter WITTENSTEIN alpha
