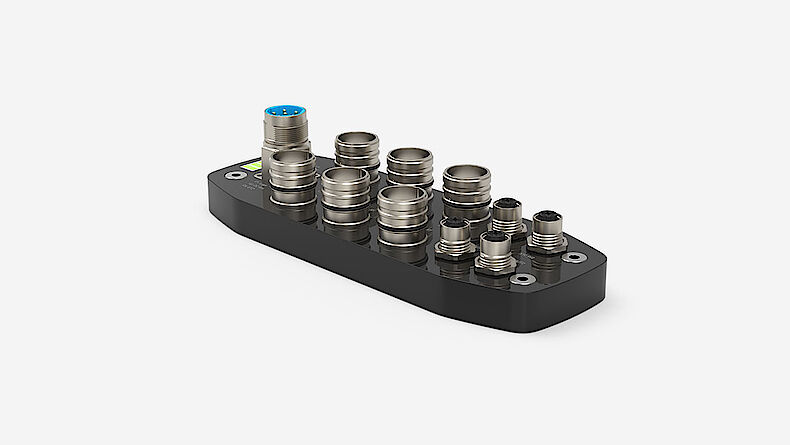

cyber® distribution box – module de distribution
Module de distribution cyber® distribution box : Pour un câblage simplifié des systèmes d’entraînement décentralisés
Module de distribution cyber® distribution box : Permet de concevoir librement la machine
flexible – compact – simple
Le module de distribution cyber® distribution box permet de simplifier le câblage des systèmes d’entraînement décentralisés. Il existe 6 sorties moteur disponibles pour connecter les servo-entraînements décentralisés de type cyber® simco® drive 2 et cyber® dynamic system ou d’autres modules de distribution. Grâce à sa classe de protection IP65 élevée, le module de distribution peut être intégré directement dans la structure de la machine. Cela réduit considérablement les longueurs et les efforts de câblage nécessaires, puisque seuls deux câbles, destinés à l’alimentation et à la communication de bus de terrain, doivent être acheminés entre l’unité de contrôle et la machine ou depuis le module d’alimentation.
Excellente solution pour les instructions d’entraînement complexes
Flexibilité
- 6 sorties moteur pour connecter des servo-entraînements décentralisés ou des modules de distribution supplémentaires
- Interface multi-Ethernet
Compacité
- Classe de protection IP65
- Plus d’espace dans l’unité de contrôle
- Efforts de câblage réduits
Simplicité
- Conception de machines complexes avec une structure topographique simple
- Câblage simplifié
Points forts du produit

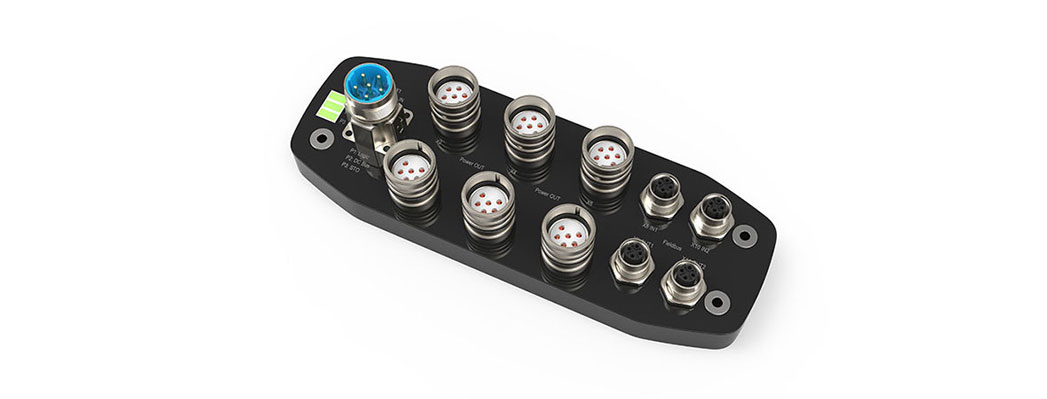

Le cyber® distribution box est un module de distribution conçu pour permettre un câblage simplifié des systèmes d’entraînement décentralisé dans une plage de tension comprise entre 12 et 60 VCC.

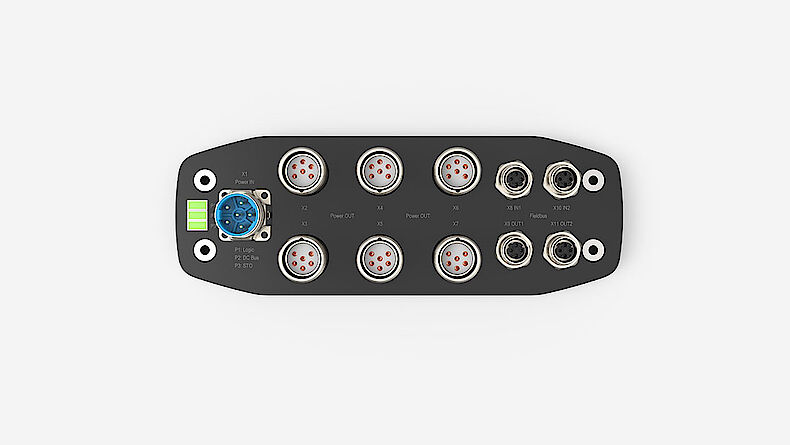

1 entrée pour l’alimentation électrique (courant nominal 30 A / courant maximum 45 A)
6 sorties pour l’alimentation électrique (courant nominal 20 A / courant maximum 30 A)
2 entrées et 2 sorties pour la communication Ethernet
Montage simple dans la machine, sans encapsulage supplémentaire, grâce à la classe de protection IP65
Mini système de servo-entraînement
Servomoteurs hautement dynamiques de 17 à 40 mm (réducteur et entraînement à vis à billes en option)
Nombreuses interfaces de bus de terrain et intelligence décentralisée
Arrêt sans danger du système en cas d’urgence, grâce à la fonctionnalité de sécurité STO (Safe Torque Off) intégrée, conforme à la norme SIL3, sans perte de productivité
Montage peu encombrant, grâce à sa capacité d’empilement et à son affectation des broches intuitive
La plaque d’identification électronique permet de paramétrer le moteur de manière automatique et sécurisée
Montage simple dans la machine sans boîtier supplémentaire, grâce à la classe de protection IP65
Le servo-entraînement cyber® simco® drive 2, la série de moteurs cyber® dynamic line et le cyber® dynamic system se complètent à tout point de vue.
Vous pouvez choisir entre de nombreuses interfaces de bus de terrain différentes, pour une connexion simple à votre contrôleur de niveau supérieur.
