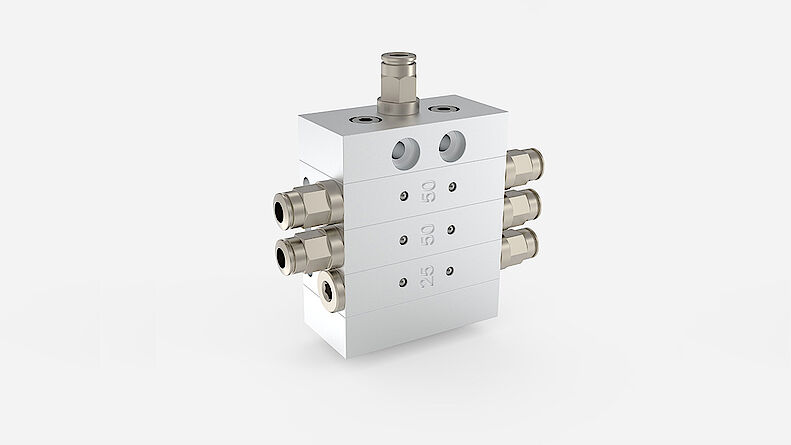

Distributeur progressif LUP

Distributeur progressif

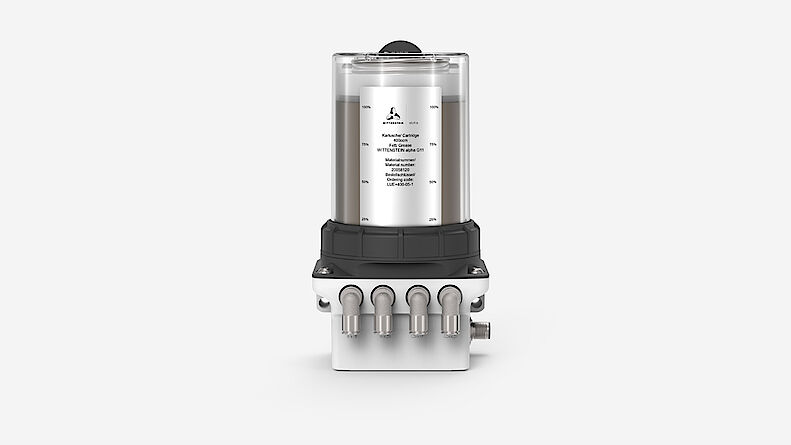

Graisseur LUC⁺400

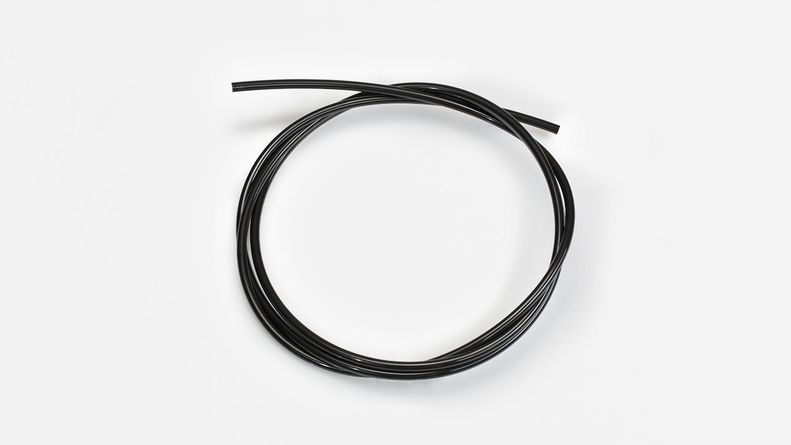

Tuyau à haute pression

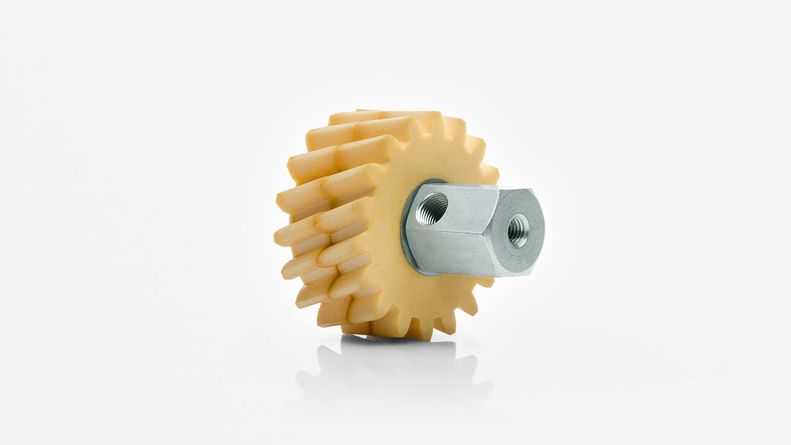

Pignon lubrifiant pour réducteur
Graisseur LUC⁺125

Une lubrification optimale pour un système performant

L’utilisation de systèmes de distribution permet de répartir le lubrifiant depuis le graisseur vers plusieurs points de lubrification. Par conséquent, il est possible de lubrifier des machines entières de façon centralisée à l’aide d’un seul graisseur.

Si vous souhaitez modéliser un système de lubrification complet ou si vous avez besoin de données CAO, veuillez contacter votre ingénieur commercial local ou envoyer un e-mail à l’adresse info@wittenstein.fr

Downloads

alpha Linear Systems Catalogue (929 KB)
Notices d'utilisation Linear Systems (3 MB)

Distributeurs symétriques - Distribution identique de lubrifiant par sortie

Désignation	Rapport de réduction/quantité	Surveillance de la circulation	Débit de circulation [cm³]	Nombre de sorties
LUP -02-0-01-030-0	1:1	-	0,30	2
LUP -03-0-01-030-0	1:1	-	0,30	3
LUP -04-0-01-020-0	1:1	-	0,20	4
LUP -05-0-01-025-0	1:1	-	0,25	5
LUP -06-0-01-030-0	1:1	-	0,30	6
LUP -07-0-01-035-0	1:1	-	0,35	7
LUP -08-0-01-040-0	1:1	-	0,40	8
LUP -02-1-01-030-0	1:1	✓	0,30	2
LUP -03-1-01-030-0	1:1	✓	0,30	3
LUP -04-1-01-020-0	1:1	✓	0,20	4
LUP -05-1-01-025-0	1:1	✓	0,25	5
LUP -06-1-01-030-0	1:1	✓	0,30	6
LUP -07-1-01-035-0	1:1	✓	0,35	7
LUP -08-1-01-040-0	1:1	✓	0,40	8

Veuillez respecter les informations détaillées qui figurent dans les fiches techniques et les fiches de dimensions disponibles sur demande .

Distributeurs asymétriques – Déviation de l’alimentation en lubrifiant au niveau d’une sortie

Désignation	Rapport de réduction/quantité	Surveillance de la circulation	Débit de circulation [cm³]	Nombre de sorties
LUP -05-0-03-035-1	1:3	-	0,35	4

Merci de respecter les informations détaillées qui figurent dans les fiches techniques et les fiches de dimensions disponibles sur demande

Points forts du produit

Fonctionnement

Distribution successive du lubrifiant au niveau de la sortie à l’aide de la commande par piston suiveur de chacun des disques du distributeur (norme : 2 à 8 sorties disponibles).
Les sorties sont équipées de clapets anti-retour intégrés pour empêcher le refoulement du lubrifiant.

Conditions d’application

Utilisation avec un graisseur LUC⁺125/400 à commande par impulsions.

La longueur du tuyau entre le graisseur LUC⁺ et l’orifice du distributeur doit être aussi réduite que possible.
La différence de longueur maximale des tuyaux au niveau de la sortie est de 2,5 m. Les dispositions en cascade ne sont pas autorisées.
Température de fonctionnement : de +10 °C à +60 °C
