Réducteur planétaire XP+

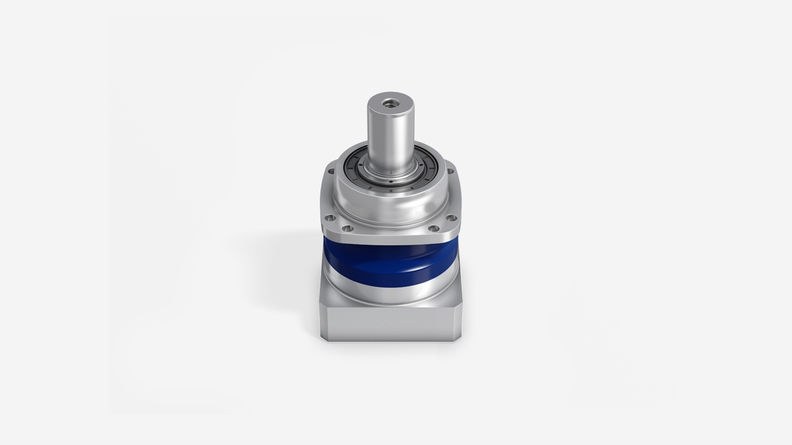

  • Reductor planetario XP+ con eje liso

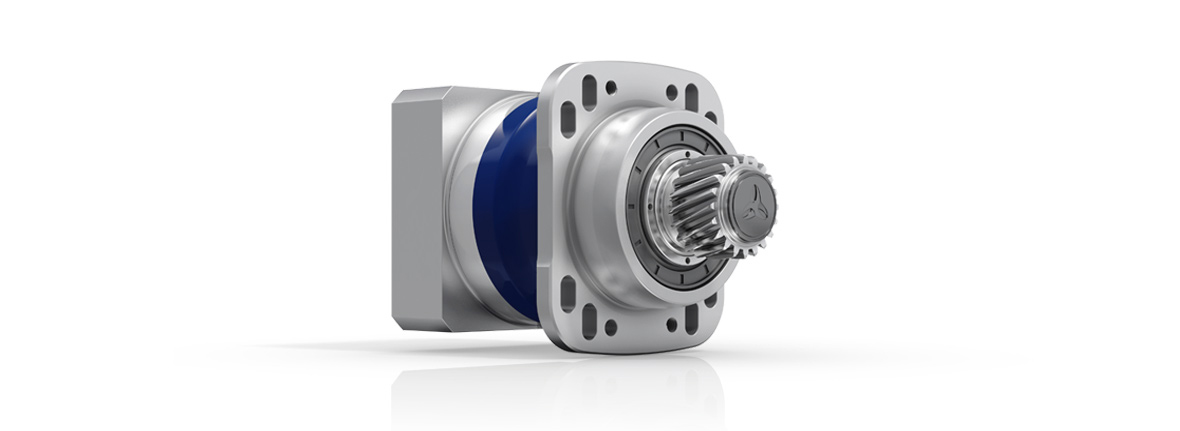

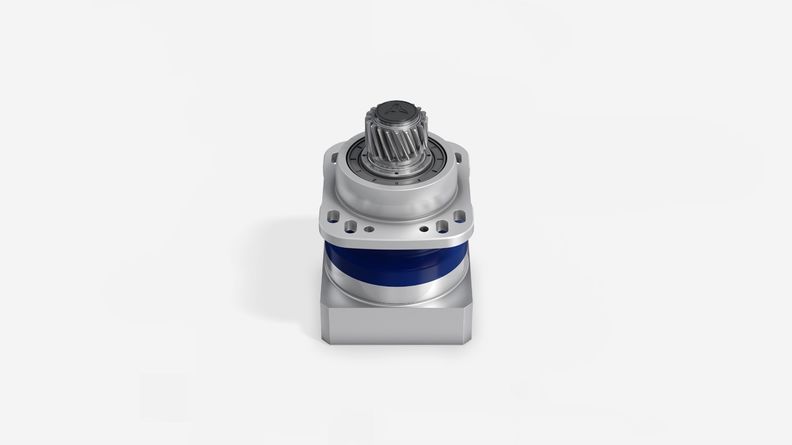

  • Reductor planetario XP+ con piñón y orificios colisos

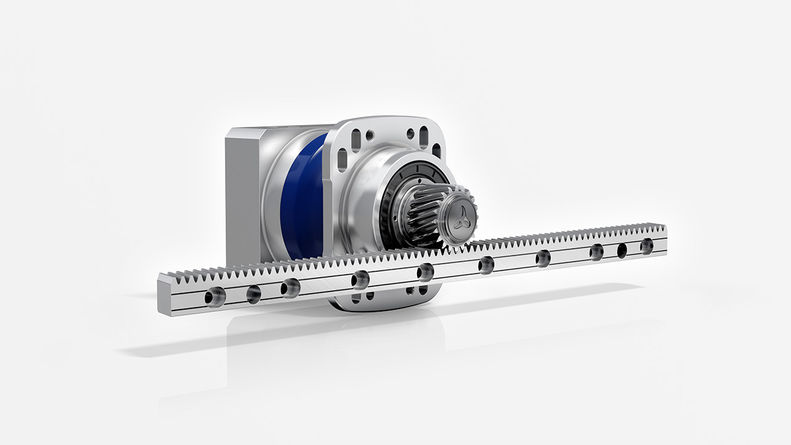

  • Sistema lineal Premium con reductor planetario XP+ e innovadora cremallera INIRA®

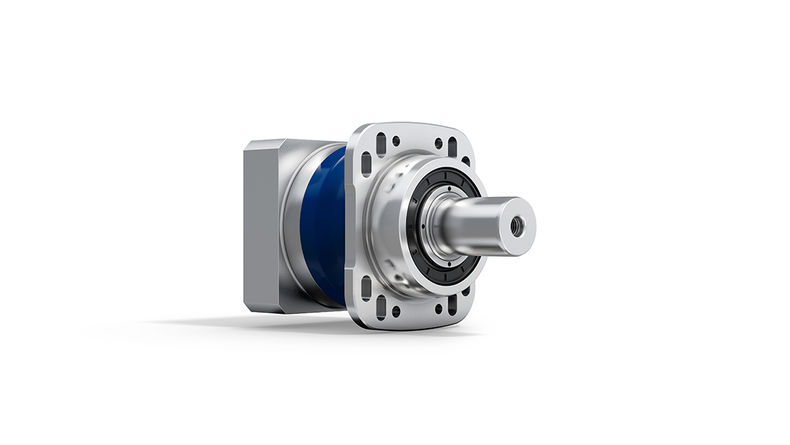

  • Reductor planetario XP+ con brida en R

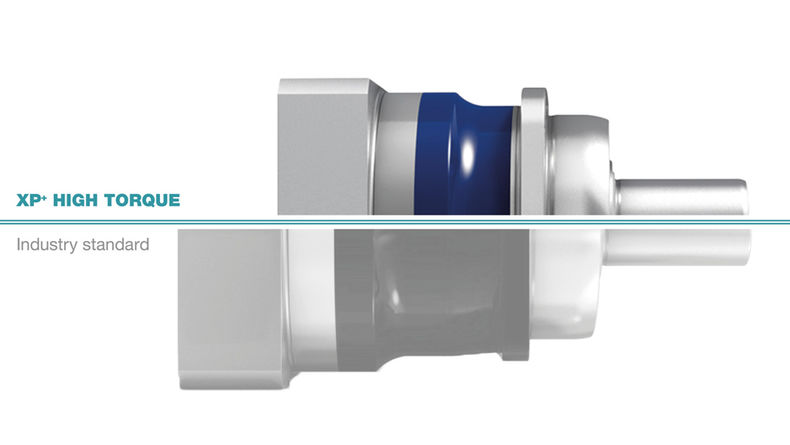

  • Comparación entre el espacio de montaje del XP+ vs. el estándar del sector

  • Montaje del reductor planetario alpha Advanced Line / alpha Premium Line al motor

La perfection dans une nouvelle dimension

Le XP+ offre de nouvelles perspectives en matière de transmission de puissance bien au-delà des standards industrie grâce à sa conception ultra-compacte et au design spécifique de sa sortie. Le XP+ impressionne par sa densité de couple, la plus élevée du marché, ainsi que par sa rigidité torsionnelle maximale et son couple de basculement très élevé.

  • Réduction des cycles grâce à une plus forte accélération
  • Augmentation des masses et des forces de traitement admissibles
  • Augmentation de la régularité de fonctionnement et répétabilité supérieure
  • Mise en œuvre de systèmes linéaires de grande précision
  • Gain d'espace d’installation grâce à la réduction de taille

Pour obtenir plus d’informations ou accéder à des données CAO, veuillez contacter votre ingénieur de vente ou nous envoyer un message à info@wittenstein.fr.

La combinaison gagnante pour un système optimisé.

Nous utilisons notre logiciel cymex® 5 pour modéliser votre chaîne cinématique en fonction de votre application. Vous êtes expert et vous souhaitez dimensionner vous-même un réducteur XP+ ? Dans ce cas, obtenez dès aujourd'hui votre licence cymex® 5 Premium.

Demander cymex® 5 Premium

WITTENSTEIN SAS - 4 rue René Dubos

WITTENSTEIN SAS

4 rue René Dubos

95410 Groslay

  • Caractéristiques techniques
  • Options disponibles
Type produit XP+XPHIGH TORQUEXPHIGH SPEED
Version MFMAMC
Mode de fonctionnement Fonctionnement par cycleFonctionnement par cycleFonctionnement continu
Rapport de réduction c) 3 - 1005,5 - 553 - 100
Nombre de tailles 544

Jeu max.  c)

jt [arcmin]Standard

≤ 3

Réduit
 ≤ 1

Standard
≤ 1
Standard

≤ 4

Réduit
 ≤ 2

Couple max.T2a [Nm]56 - 3 840290 - 4 40068 - 880
Vitesse d'entrée max.n1Max [tr/min]7 5007 5006 000
Rigidité torsionnelleCt21 [Nm/arcmin]290350290
Couple de basculement max.M2KMax [Nm]3 2563 2563 256

c) Par rapport aux tailles de référence

 XP+XP+XP+
 MFMAMC
Variantes de sortie
Arbre lisse
Arbre claveté  d)
Arbre cannelé selon DIN 5480
Arbre creux non traversant
Sortie système
Forme de l'entrée
Pour assemblage moteur
Version séparée

Caractéristiques


Bride avec trous oblongs (standard)
Lubrification alimentaire a) b)
Inertie optimisée  a)
Solutions système
Système linéaire (pignons/crémaillère)
Servomoteur
Accessoires (vous trouverez d'autres informations aux pages produits)
Accouplement
Frette de serrage

a) Diminution des performances : Caractéristiques techniques disponibles sur demande.

b) Veuillez contacter WITTENSTEIN alpha

d) Diminution des performances : Veuillez utiliser notre logiciel de dimensionnement cymex®  pour obtenir une solution précise.

Points forts du produit

Productivité

Une excellente puissance volumique et une rigidité optimale réduisent la durée de votre cycle.

Faible maintenance

Les normes de qualité les plus élevées garantissent une longue durée de vie et prolongent les intervalles de maintenance.

Économies

Le réducteur à renvoi d'angle doté d'un couple de rupture très élevé permet d'imaginer de nouveaux concepts de machines, comme une réalisation sans palier.

Qualité du processus

Un jeu réduit constant,sur toute la durée de vie des réducteurs, ainsi qu'une rigidité torsionnelle élevée permettent de bénéficier des performances optimales en matière de positionnement.

Fiabilité

Des réducteurs de qualité évitent les pannes machines coûteuses.

Compacité

Le XP+ offre la densité de couple la plus élevée par rapport au standard industrie, ce qui permet l’utilisation d’une taille plus compacte.

La qualité exceptionnelle de la denture réduit le jeu angulaire.

Options de sortie multiples

La sortie est spécialement conçue pour la transmission de couples élevés de plus elle est capable de résister à des couples de basculement importants.

La qualité exceptionnelle de la denture réduit le jeu angulaire.

Options de sortie multiples

La sortie est spécialement conçue pour la transmission de couples élevés de plus elle est capable de résister à des couples de basculement importants.

Comparaison du XP+ par rapport au standard du marché.

XP+ – Votre solution pour plus de productivité, plus de précision et plus d'espace

Vous recherchez un réducteur dont les performances surpassent largement les standards du marché en matière de couple, de capacité et de rigidité torsionnelle ?
Le XP+ de la gamme alpha Premium Line offre de nombreux avantages techniques axés sur les performances, par exemple la réduction des temps de cycle et une contrôlabilité de votre système. Ce produit " Xtra " compact vous donne également la possibilité d'optimisé votre installation.

WITTENSTEIN alpha dans tous les axes

Réducteurs planétaires à jeu réduit

WITTENSTEIN alpha propose pour chaque axe des solutions d'entraînement complètes tout-en-un. Les domaines d'utilisation sont quasiment illimités. Nos solutions peuvent être utilisées dans des axes ultraprécis montés dans des systèmes de production jusqu'à des machines d’emballage qui doivent faire preuve d'un maximum de productivité. Dans ce contexte, WITTENSTEIN alpha est toujours synonyme de qualité et de fiabilité, d’une grande précision et d’un excellent synchronisme, d’une densité de puissance maximale, d’une longue durée de vie et d’un montage ultra simple du moteur.
