Réducteurs à couple conique CPK / CPSK

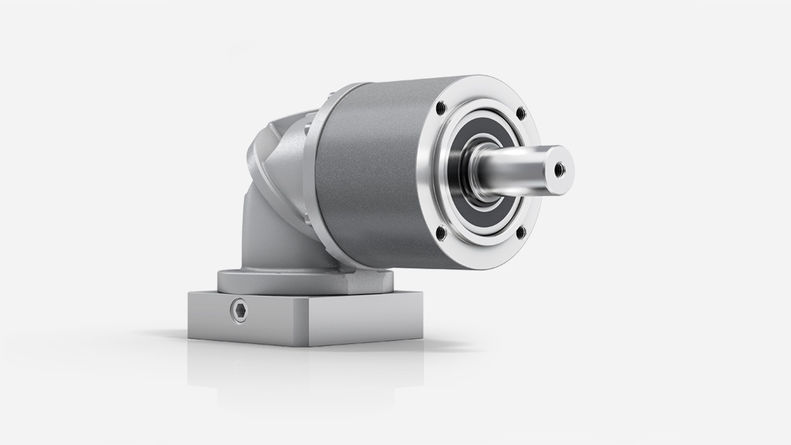

  • Réducteurs à couple conique CPK avec arbre lisse

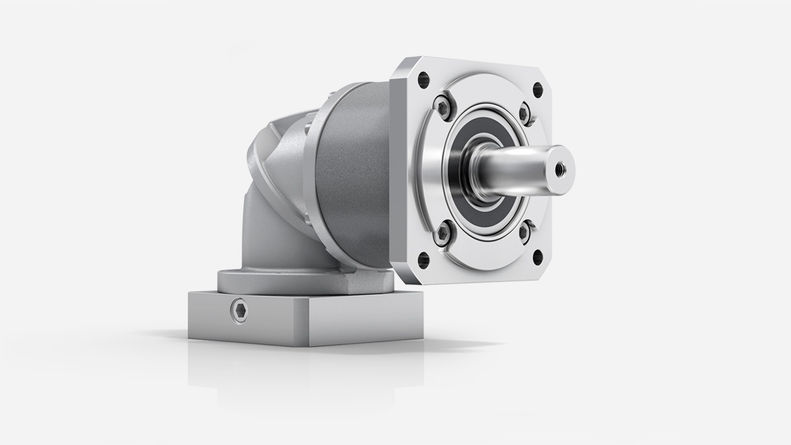

  • Réducteurs à couple conique CPSK avec bride de sortie B5 amovible

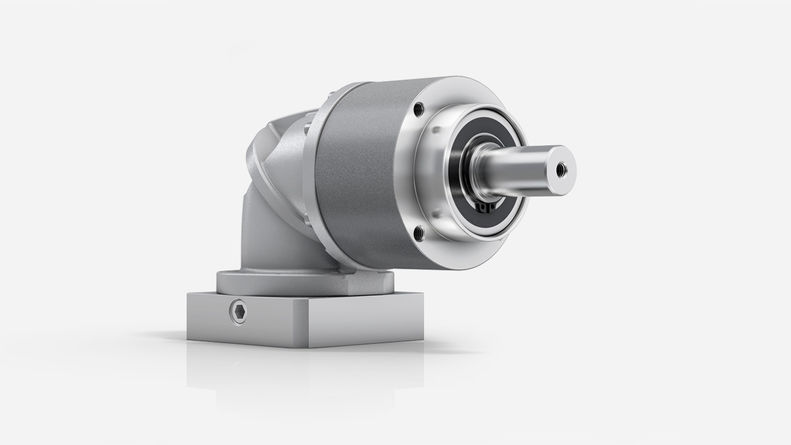

  • Réducteurs à couple conique CPSK avec dispositif de centrage long

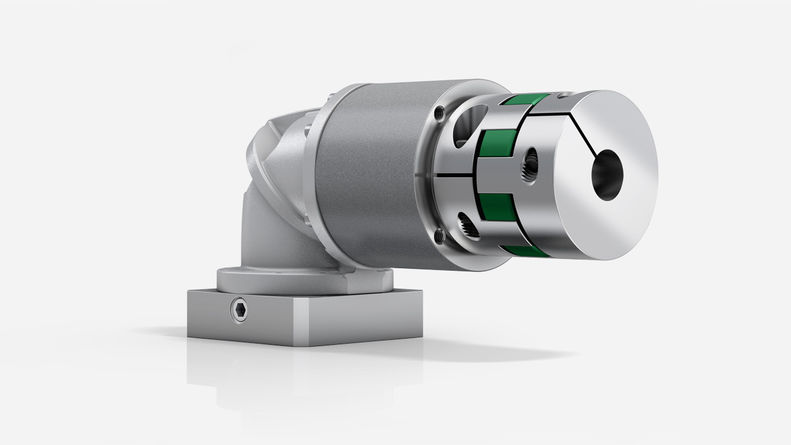

  • Réducteurs à couple conique CPK avec accouplement élastomère ELC

Geared up to Fit

La rentabilité au rendez-vous. Les réducteurs angulaires de l'alpha Basic Line sont spécialement conçus pour les applications imposant des exigences moyenne en matière de précision de positionnement. Le renvoi d'angle extrêmement compact permet une utilisation même dans les applications dans lesquelles l'espace est une denrée rare.

  • Les versions et leur utilisation
  • Caractéristiques techniques
  • Options disponibles
PropriétésCPK
Version MF
CPSK
Version MF
Densité de puissance++

Précision de positionnement

++
Vitesse d'entrée élevée++++
Rigidité torsionnelle++
Conception compacte++++
  CPK
Version MF
CPSK
Version MF
Rapport de réductioni3 - 1003 - 100
Nombre de tailles 43

Jeu max.

jt [arcmin]Standard ≤ 13Standard ≤ 15
Rigidité torsionnelleCt21 [Nm/arcmin]0,38 - 531,2 - 15
Couple max.T [NM]14 - 70033 - 272
Vitesse d’entrée max.n1Max [rpm]50005000
Couple de basculement max.M2KMax4 - 70417 - 98
 CPK
Version MF
CPSK
Version MF
Variante de l'arbre de sortie
Arbre lisse
Arbre claveté b)
Variante de l'arbre d'entrée
Assemblage moteur
Caractéristique
Lubrification pour produits alimentaires a) b)
Accessoires
Accouplement

a) Réduction de puissance : caractéristiques techniques disponibles sur demande

b) Veuillez contacter WITTENSTEIN alpha

Points forts du produit

Grande flexibilité

Les différentes variantes de sorties offrent des libertés de conception adaptées à vos exigences individuelles.

Rentabilité maximale

Les réducteurs de l'alpha Basic Line sont extrêmement rentables à l'achat et très efficaces en fonctionnement.

Haute densité de puissance

Les réducteurs offrent une densité de puissance élevée dans un espace ultra compact.

Liaison variable de l'application

Le réducteur planétaire CPSK offre un espace de montage raccourci et une compacité maximale grâce au dispositif de centrage long et à la fixation par bride avec modèle B5.

WITTENSTEIN alpha dans tous les axes

Réducteurs angulaires

WITTENSTEIN alpha propose pour chaque axe des solutions d'entraînement complètes tout-en-un. Les domaines d'utilisation sont quasiment illimités. Nos solutions peuvent être utilisées dans des axes ultraprécis montés dans des systèmes de production jusqu'à des machines d’emballage qui doivent faire preuve d'un maximum de productivité. Dans ce contexte, WITTENSTEIN alpha est toujours synonyme de qualité et de fiabilité, d'une grande précision et d'un excellent synchronisme, d'une densité de puissance maximale, d'une longue durée de vie et d'un montage ultra simple du moteur.
