Réducteurs hypoïdes TK⁺ / TPK⁺ / TPK⁺ HIGH TORQUE

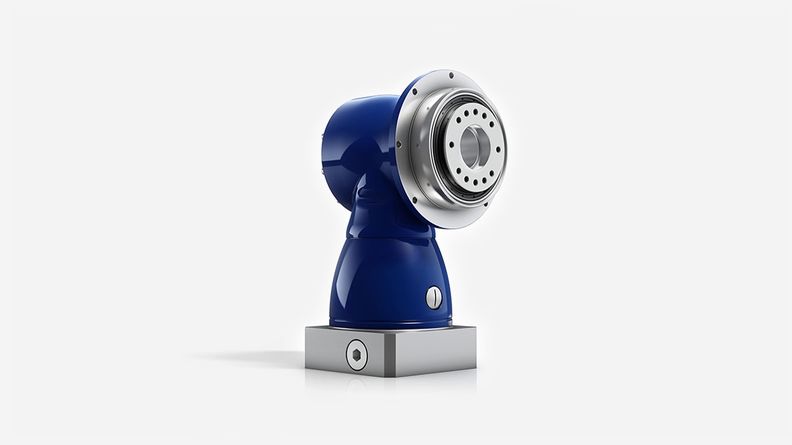

Réducteurs hypoïdes TK⁺

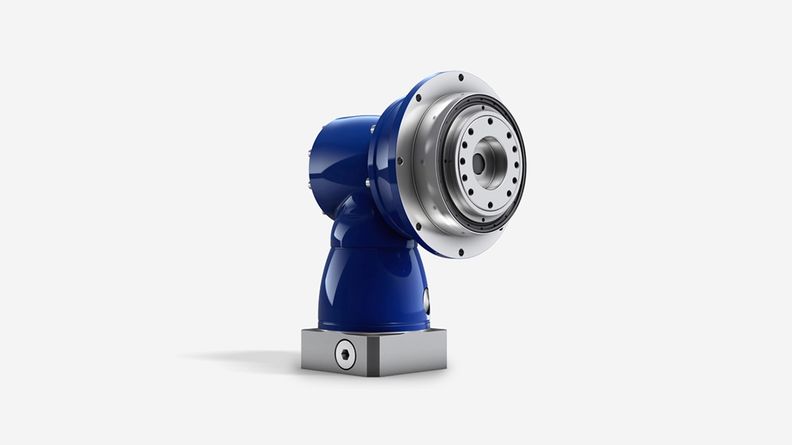

Réducteurs hypoïdes TPK⁺

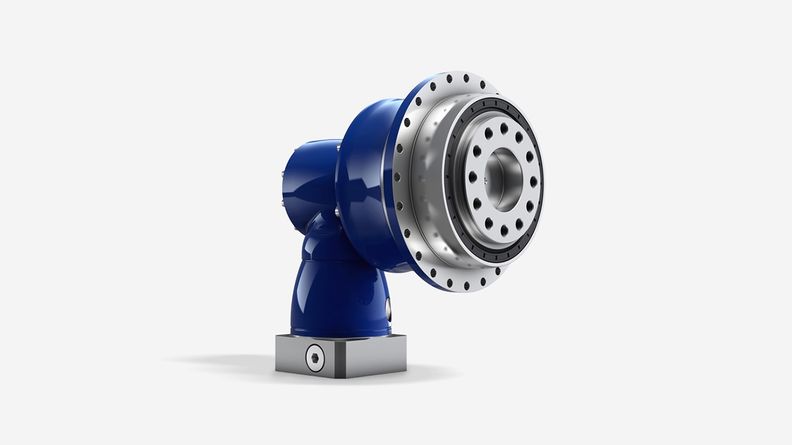

Réducteurs hypoïdes TPK⁺ HIGH TORQUE

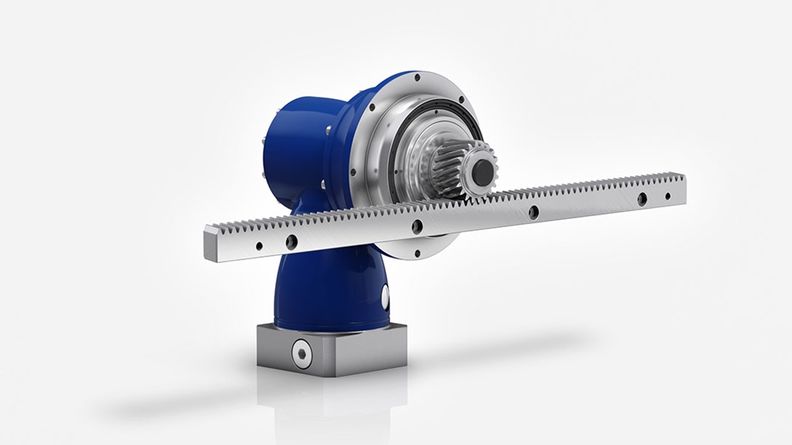

Advanced Linear System avec réducteur à couple hypoïde TPK⁺
Fixation du moteur au réducteur angulaire TK⁺ / TPK⁺

La précision angulaire compacte avec bride de sortie

Les réducteurs hypoïdes à multiples variantes avec bride de sortie compatible TP⁺ et arbre creux. Les réducteurs TPK⁺ / TPK⁺ HIGH TORQUE à étage planétaire sont particulièrement adaptés aux applications de haute précision nécessitant des puissances et des rigidités torsionnelles élevées.

Downloads

Catalogue alpha Advanced Line (28 MB)
Order information (2 MB)
Caractéristiques techniques (3 MB)
CAD data TK⁺
CAD data TPK⁺
Notices d'utilisation TK⁺ / TPK⁺ (2 MB)
Manuel d'utilisation TK⁺ ATEX (965 KB)
Information sur version résistante à la corrosion (158 KB)
Motor mounting video TK⁺ / TPK⁺

Solutions personnalisées

Nous concevons volontiers, pour vous, une solution adaptée à votre tâche d'entraînement. Profitez de notre expérience et de l'expertise de nos spécialistes qui vous proposeront des prestations complètes et personnalisées. Contactez-nous !

Vers le formulaire de contact

WITTENSTEIN sarl

Z.A.E , 12, rue Louis Armand

95600 Eaubonne

+33 01.34.17.90.95

+33 01.39.83.66.23

info@wittenstein.fr

www.wittenstein.fr

Features	TK⁺ Version MF	TPK⁺ Version MF	TPK⁺ HIGH TORQUE Version MA
Densité de puissance	++	+++	+++
Précision de positionnement (p. ex. entraînements préchargés)	++	+++	+++
Applications ultradynamiques	+++	+++	+++
Rigidité torsionnelle	++	++	+++

		TK⁺ Version MF	TPK⁺ Version MF	TP⁺ HIGH TORQUE Version MA
Rapport de réduction	i	3 - 100	12 - 10000	66 - 5500
Nombre de tailles		5	6	8
Jeu angulaire	j_t [arcmin]	Standard ≤ 4	Standard ≤ 4	Standard ≤ 1,3
Couple max.	T_2α [Nm]	20 - 768	80 - 7056	440 - 10450
Vitesse d’entrée maxi admissible	n_1Max [rpm]	6000	6000	6000

	TK⁺ Version MF	TPK⁺ Version MF	TPK⁺ HIGH TORQUE Version MA
Forme de la sortie
Arbre de sortie face arrière, lisse	✓	✓	✓
Arbre de sortie face arrière, claveté	✓	✓	✓
Bride		✓	✓
Interface d'arbre creux, face arrière	✓	✓	✓
Arbre creux à bride	✓
Couvercle fermé, face arrière	✓	✓	✓
Solution système		✓	✓
Forme de l’entraînement
Version montée sur moteur	✓	✓	✓
Version
ATEX^a)	✓
Lubrification pour produits alimentaires ^{a) b)}	✓	✓	✓
Résistant à la corrosion ^{a) b)}	✓	✓	✓

^a) Réduction de puissance : caractéristiques techniques disponibles sur demande
^b) Veuillez contacter WITTENSTEIN alpha
