Servoactionneurs rotatifs TPM+

  • Gamme TPM+ : plus de productivité grâce à une dynamique accrue, plus d'efficacité grâce à une consommation d'énergie réduite, plus de précision grâce à des propriétés de régulation optimales

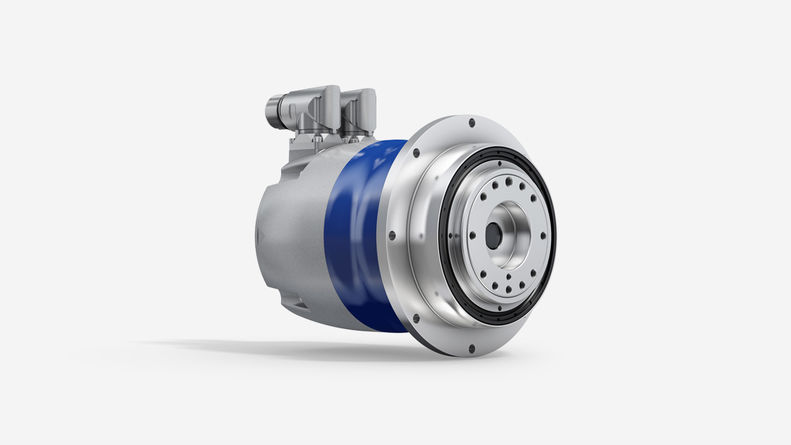

  • TPM+ dynamic : la dynamique pour un encombrement réduit et un grand silence. Actionneur avec réducteur à deux étages pour applications principalement rotatives

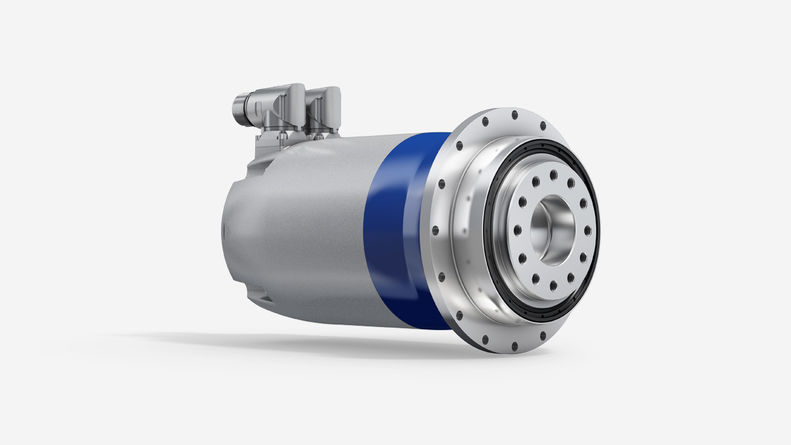

  • TPM+ high torque : grande rigidité torsionnelle et haute densité de puissance. Servoactionneur à un ou deux étages pour les applications à charge lourde

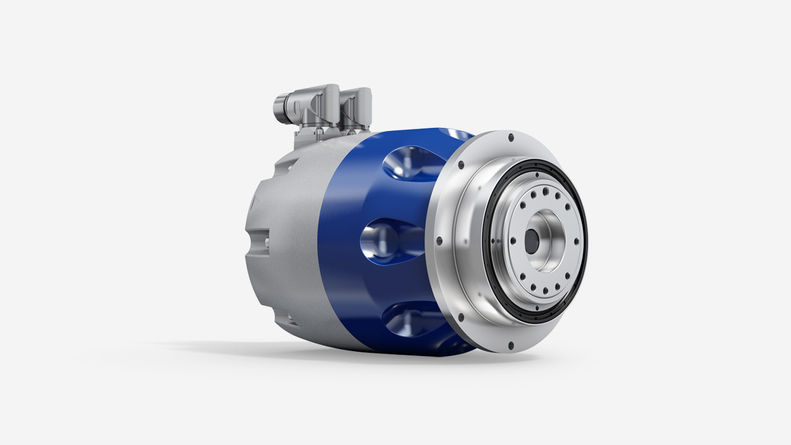

  • TPM+ power : couple élevé, encombrement réduit. Combinaison moteur-réducteur à un ou deux étages pour applications linéaires et rotatives

Plus productif – Plus efficace – Plus précis

Avec le servoactionneur, le réducteur planétaire de précision et le servomoteur synchrone fonctionnent sans accouplement en une unité offrant une grande flexibilité d'utilisation et performant par leur dynamique, leur couple et leur rigidité torsionnelle. Ceci combiné à une longueur totale de montage court, une densité de puissance élevée et un silence de fonctionnement comme vous n’en avez jamais entendu. Avec en outre un étalement pratique de la puissance, représentant toujours un avantage économique pour votre production.

Solutions personnalisées

Nous concevons volontiers, pour vous, une solution adaptée à votre tâche d'entraînement. Profitez de notre expérience et de l'expertise de nos spécialistes qui vous proposeront des prestations complètes et personnalisées. Contactez-nous !

Vers le formulaire de contact

WITTENSTEIN sarl - Z.A.E , 12, rue Louis Armand

WITTENSTEIN sarl

Z.A.E , 12, rue Louis Armand

95600 Eaubonne

+33 01.34.17.90.95

+33 01.39.83.66.23

www.wittenstein.fr

  • Caractéristiques techniques
  • Extensions système
  • Options
  • Votre avantage
  • Versions

TPM+ dynamic

  • 5 tailles
  • Vitesses de rotation de sortie max. de 55 à 375 tr/min
  • Couples max. en sortie de 30 à 1300 Nm
  • Puissance moteur max. de 0,8 à 15,2 kW
  • Longueur de montage de 113 à 332 mm

TPM+ high torque

  • 4 tailles
  • Vitesses de rotation de sortie max. de 20 à 220 tr/min
  • Couples max. en sortie de 230 à 3100 Nm
  • Puissance moteur max. de 1,7 à 55,1 kW
  • Longueur de montage de 183 à 491 mm

TPM+ power

  • 5 tailles
  • Vitesses de rotation de sortie max. de 45 à 1500 tr/min
  • Couples max. en sortie de 15 à 1600 Nm
  • Puissance moteur max. de 1,0 à 34,5 kW
  • Longueur de montage de 149 à 411 mm
  • Grand choix de pignons et de crémaillères ; sur demande, les pignons peuvent être soudés directement sur la bride de sortie.
  • Câbles d'alimentation et de signaux, adaptés aux chaînes porte-câbles, préconfectionnés pour des servo-contrôleurs sélectionnés
  • Servorégulateur simco® drive

Au choix :


  • Version "à protection anticorrosion supérieure"
  • Frein de maintien à aimant permanent
  • Codeur absolu EnDat 2.1 ou Hiperface
  • Codeur incrémental TTL avec signal Hall
  • DRIVECLiQ, EnDat 2.2, Hiperface DSL (sur demande)
  • Capteurs de température KTY et PTC
  • Tension de circuit intermédiaire 48, 320 ou 560 V CC
  • Capteurs droits ou coudés

Plus de productivité
Le plus pour vos machines et vos installations : un moment d’inertie réduit de l’actionneur et une rigidité élevée dans le faisceau d’entraînement assurent une précision et une dynamique maximales. Un avantage décisif pour la productivité.


Plus d'efficacité
Un jeu angulaire réduit associé à un palier en sortie résistant au basculement et à l’intégration du pignon de réduction dans l’arbre moteur donnent ensemble : des moteurs plus petits, une consommation d’énergie réduite et des investissements plus faibles.

Plus de précision
Un bruit de fonctionnement plus faible grâce à une denture inclinée et des propriétés de régulation optimales apportent plus de précision à vos machines et à vos installations. Le résultat : des produits vraiment économiques.

Unité moteur-réducteur ultra-compacte, composée d'un réducteur planétaire de précision et d'un servomoteur synchrone à excitation permanente avec resolver. Certifié UL.


3 versions pour différents domaines d'application

1. TPM+ dynamic : version moteur dynamique en combinaison avec un réducteur planétaire à deux étages pour des applications rotatives dans le secteur de l'emballage, la robotique et l'automatisation

2. TPM+ high torque : moteur puissante et réducteur planétaire très rigide en version à deux et trois étages pour des applications avec des machines d'usinage et la manipulation de masses importantes

3. TPM+ power : moteur performant avec un réducteur planétaire à un ou deux étages pour des applications linéaires et rotatives complexes dans le domaine de l'usinage et de la manipulation
