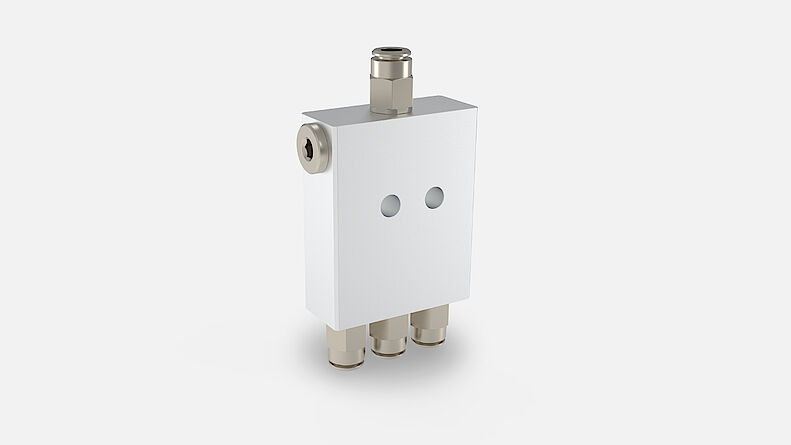

Séparateur LUS

  • Séparateur

  • Graisseur LUC+400

  • Tuyau à haute pression

  • Pignon lubrifiant pour réducteur

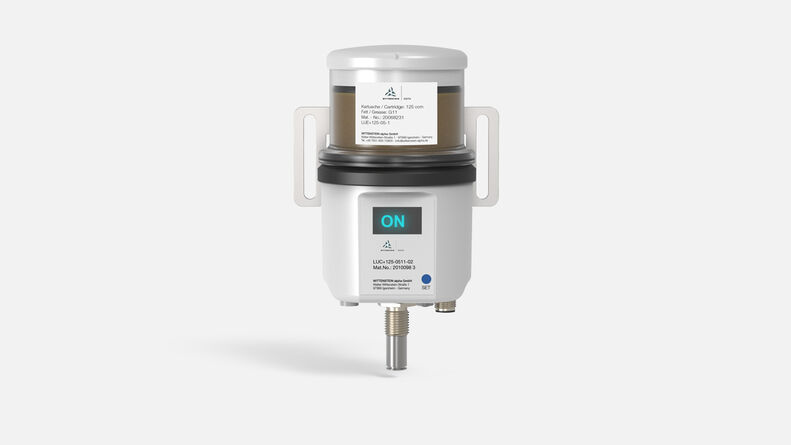

  • Graisseur LUC+125

Une lubrification optimale pour un système performant

Les systèmes de distribution sont utilisés pour répartir le lubrifiant fourni par le graisseur auprès d’un certain nombre de points de lubrification. Par conséquent, il est possible de lubrifier des machines entières de façon centralisée à l’aide d’un seul graisseur. Vous pouvez utiliser des séparateurs ou des distributeurs progressifs, en fonction des exigences relatives au système de distribution.



Si vous souhaitez modéliser un système de lubrification complet ou si vous avez besoin de données CAO, veuillez contacter votre ingénieur commercial local ou envoyer un e-mail à l’adresse info@wittenstein.fr

  • Options disponibles
DésignationRaccord tuyauNombre de sortiesDiamètre du flexible/câble [en mm]
LUS 2-0-NLdroit/douille26,00
LUS 3-0-NLdroit/douille36,00
LUS 4-0-NLdroit/douille46,00

Points forts du produit

Fonctionnement

Distribution uniforme du volume de lubrifiant entre 2, 3 ou 4 sorties. (Avec contre-pression identique au niveau des sorties)

Conditions d’application

Longueur maximale du tuyau entre le graisseur LUC+ et l’orifice du séparateur de 300 mm.

  • Il convient d’utiliser des longueurs similaires au niveau de la sortie (différence de +/-10 %).
  • Des contre-pressions similaires au niveau des points de lubrification sont nécessaires. Les dispositions en cascade ne sont pas autorisées.
  • Température de fonctionnement : de +10 °C à +60 °C

Lubrifiants approuvés

WITTENSTEIN alpha G11, G12, G13.

  • Les distributeurs progressifs sont ventilés à l’aide d’une graisse H1 de qualité alimentaire.
