Réducteurs planétaires SP+

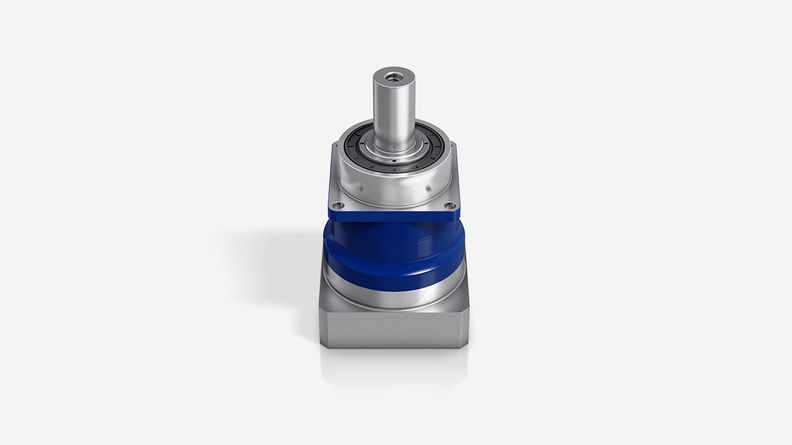

  • Réducteurs planétaires SP+ avec arbre de sortie

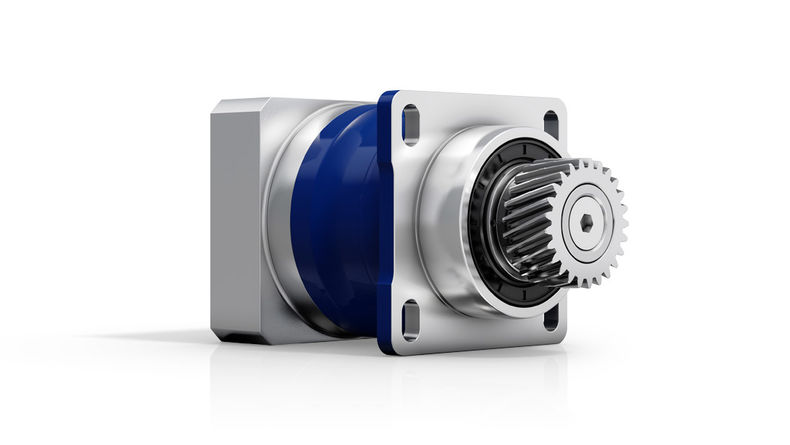

  • Réducteur planétaire SP+ avec pignon RMS

  • Advanced Linear System avec réducteur planétaire SP+

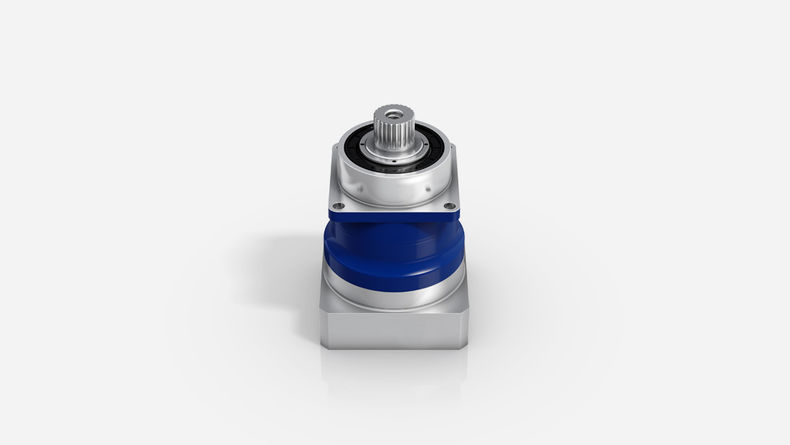

  • Réducteur planétaire SP+ avec arbre cannelé

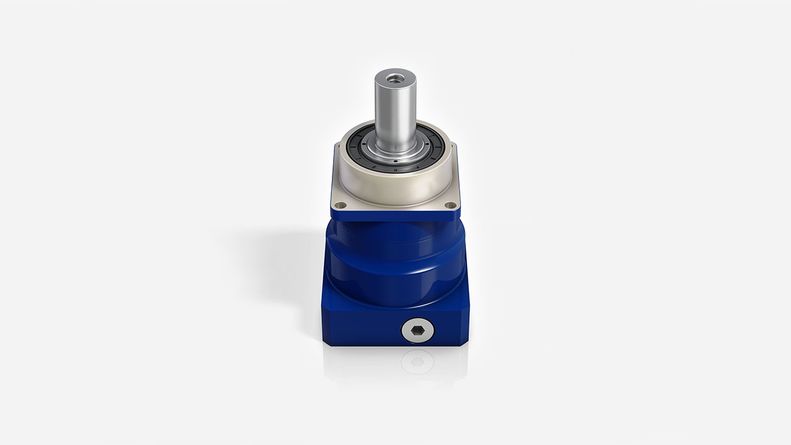

  • Réducteurs planétaires SP+ au design résistant à la corrosion

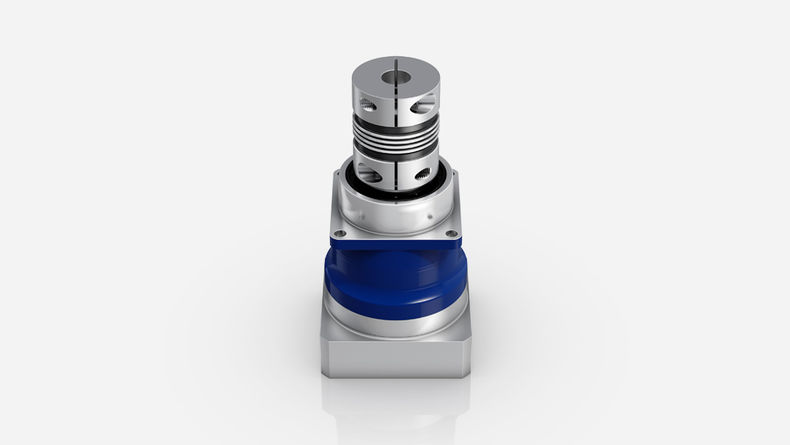

  • Réducteur planétaire SP+ avec accouplement à soufflet métallique
  • Fixation du moteur au réducteur planétaire alpha Advanced Line / alpha Premium Line

Les réducteurs planétaires à jeu réduit avec arbre de sortie.

La version standard est optimale pour une grande précision de positionnement et un fonctionnement avec cycle ultra dynamique.

La version SP+ HIGH SPEED est tout particulièrement adaptée aux applications à vitesses élevées en mode de fonctionnement continu.

Vers le SIZING ASSISTANT

Solutions personnalisées

Nous concevons volontiers, pour vous, une solution adaptée à votre tâche d'entraînement. Profitez de notre expérience et de l'expertise de nos spécialistes qui vous proposeront des prestations complètes et personnalisées. Contactez-nous !

Vers le formulaire de contact

WITTENSTEIN sarl - Z.A.E , 12, rue Louis Armand

WITTENSTEIN sarl

Z.A.E , 12, rue Louis Armand

95600 Eaubonne

+33 01.34.17.90.95

+33 01.39.83.66.23

www.wittenstein.fr

  • Les versions et leur utilisation
  • Caractéristiques techniques
  • Options disponibles
FeaturesSP+
Version MF
SP+ HIGH SPEED
Version MC
SP+ HIGH SPEED
Version MC-L
ApplicationApplications cycliques (ED ≤ 60%)Fonctionnement continu (ED ≥ 60%)Fonctionnement continu (ED ≥ 60%)

Précision de positionnement
(p. ex. entraînements préchargés)

++++
Applications ultradynamiques++++
Vitesses de rotation d'entraînement++++++
Applications sensibles à la température++++++
Couple de ralenti réduit++++++
  SP+
Version MF
SP+ HIGH SPEED
Version MC
SP+ HIGH SPEED
Version MC-L
Rapport de réduction c)i3 - 1003 - 1003 - 10

Nombre de tailles

 765

Jeu angulaire c)

jt [arcmin]Standard
≤ 3
Standard
≤ 4
Standard
≤ 4
  Réduit
≤ 1
Réduit
≤ 2
Réduit
≤ 2

Rigidité torsionnelle

Ct21 [Nm/arcmin]3,5 - 55010 - 55031 - 550

Couple max.

T [Nm]48 - 570068 - 3600180 - 3600

Vitesse d’entrée max.

n1Max [rpm]850060006000

Couple de basculement max.

M2KMax [Nm]152 - 5000236 - 500072 - 310

c) Par rapport aux tailles reference

 SP+
Version MF
SP+ HIGH SPEED
Version MC
SP+ HIGH SPEED
Version MC-L

Forme de la sortie



Arbre lisse

Arbre claveté

Arbre cannelé selon DIN 5480

 ✔

Broche

 ✔

Forme de l’entraînement



Assemblage moteur

Version séparée



Caractéristique


ATEX a)
Lubrification pour produits alimentaires  a) b)
Résistant à la corrosion a) b)
Version optimisée en matière d’inertie  a)

Solutions système



Systeme lineaire (pignons/cremaillere)


Accessoires
(vous trouverez d’autres options aux pages produits)


Accouplement

Poulie

a) Réduction de puissance : caractéristiques techniques disponibles sur demande
b) Veuillez contacter WITTENSTEIN
