Galaxie® D

  • Galaxie® D – Galaxie® avec servomoteur synchrone intégré axialement et arbre creux

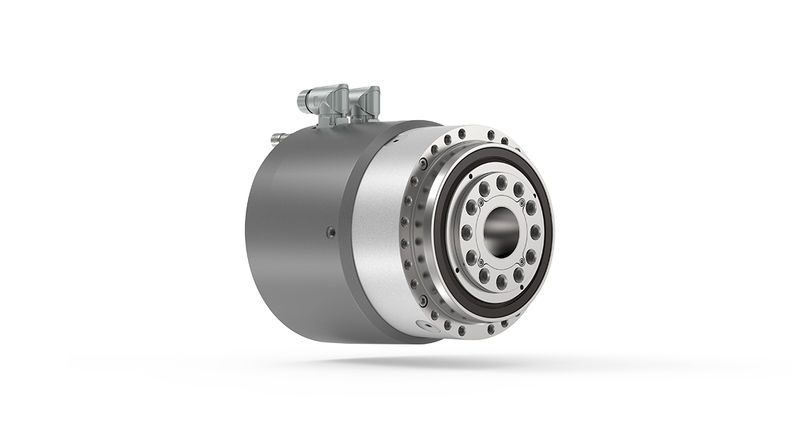

Galaxie® D est un entraînement compact à arbre creux avec moteur synchrone intégré qui présente les mêmes caractéristiques que la version à réducteur : aucun jeu angulaire, densité de couple, rigidité torsionnelle et précision de positionnement maximales grâce au moteur synchrone compact intégré.

En savoir plus

  • Les versions et leur utilisation
  • Caractéristiques techniques
  • Options disponibles

Moteur à engrenage compact à arbre creux qui présente les mêmes caractéristiques que la version à réducteur : aucun jeu angulaire avec densité de couple, rigidité torsionnelle et précision de positionnement maximales.

Avantages

  • Densité de couple la plus élevée
    Rigidité torsionnelle extrême
  • Arbre creux pour une alimentation en produit efficace
  • Aucune contrainte d’entretien
  • Amélioration de la précision de la synchronisation
  • Roulements de sortie solides et précis
  • Aucun jeu angulaire


Avantages

  • Contrôle de déplacement programmable
  • Frais de mise en service réduits
  • Productivité accrue
  • Processus plus stables
  • Nouvelles générations de machines hautes performances
  • Compétitivité renforcée
  Gamme de résistance Galaxie®
TailleUnité85110135175
Variante DDDD
Diamètre extérieur1D  [mm]144187211263
Diamètre de l’arbre creuxd  [mm]26334557
Longueur2l  [mm]197232240325

Couple d’accélération maximale3

T2B  [Nm]4501 0861 8004 050
Vitesse maxi de sortie3n2max [tr/min]125958061
Couple nominal en sortie3 @ n2NT2N  [Nm]1904507501 685
Vitesse de sortie nominale3 @ T2Nn2N  [tr/min]31232015
Couple d’arrêt d’urgence3T2Not [Nm]1 3503 0005 40012 000
Rigidité torsionnelle3Ct21 [Nm/arcmin]1603706501 400
Rapport de réduction4i-24

Tailles des séries de la gamme de précision Galaxie® sur demande

1 Sans connecteur/dépend de la position de montage

2 Sans connecteur de refroidissement
3 Les valeurs peuvent varier
4  Un rapport de transmission négatif indique que la sortie tourne dans le sens opposé de l’entrée.

Caractéristiques techniques valides pour les actionneurs avec refroidissement par eau ; les données relatives au refroidissement par convection peuvent varier.
Caractéristiques techniques pour référence uniquement

Note

Selon les exigences de l’application, différentes options de codeur, de refroidissement (refroidissement par liquide, convection libre), de connecteurs électriques, ainsi qu’un frein de maintien en option sont disponibles.

Applications courantes

Axe A/B/C pour un positionnement précis dans les applications d’usinage à commande numérique, telles que les tables de fraisage, de tournage ou d’indexage.

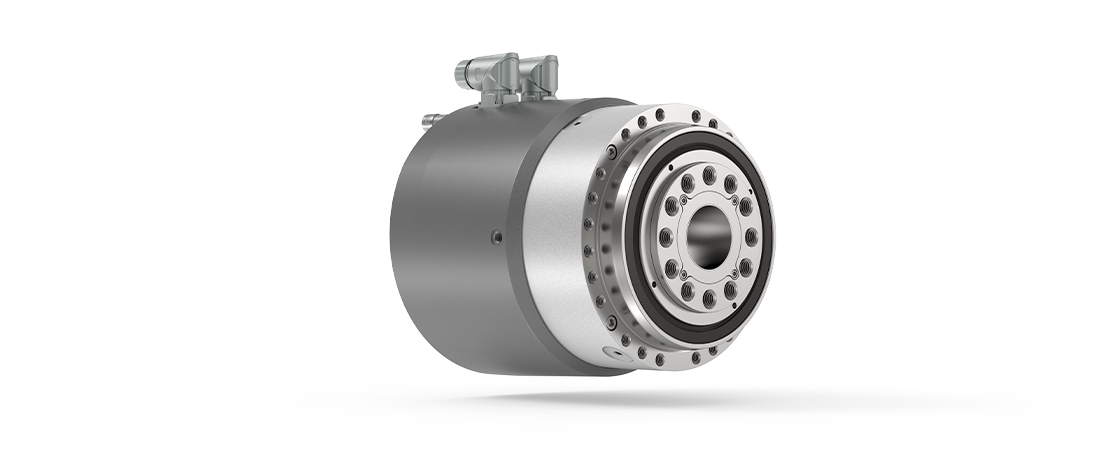

Galaxie® D

Arbre creux

Systèmes de feedback

  • EnDat 2.1/2.2, simple tour, multitour
  • Hiperface, simple tour, multitour
  • DriveCliQ, simple tour
  • Autres modèles sur demande


Compatible avec les servosystèmes

  • Siemens, Rockwell, B&R, Bosch, Schneider, Fanuc
  • Autres modèles sur demande

Options supplémentaires

  • Bus DC 560 VDC
  • Rapport de réduction fixe 24:1
  • IP 65
  • Certifié UL (explication technique nécessaire)
