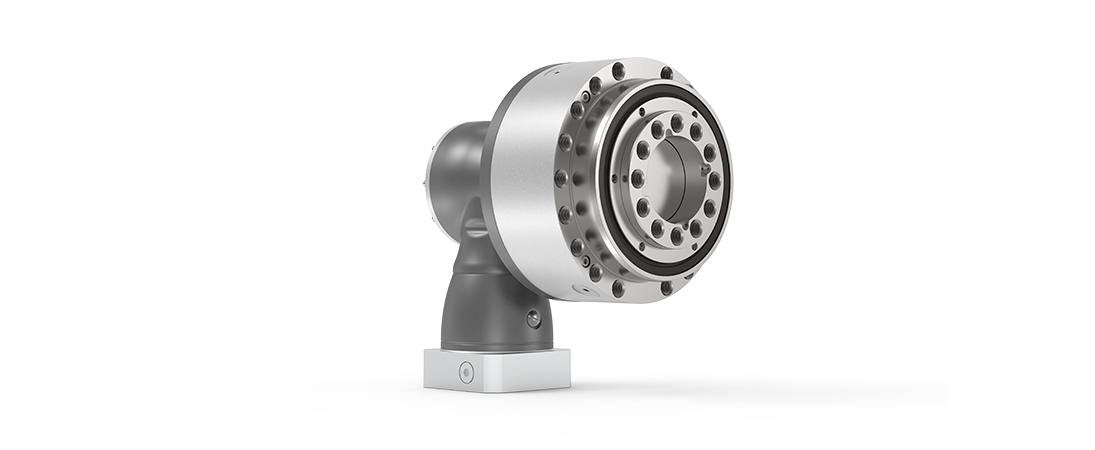

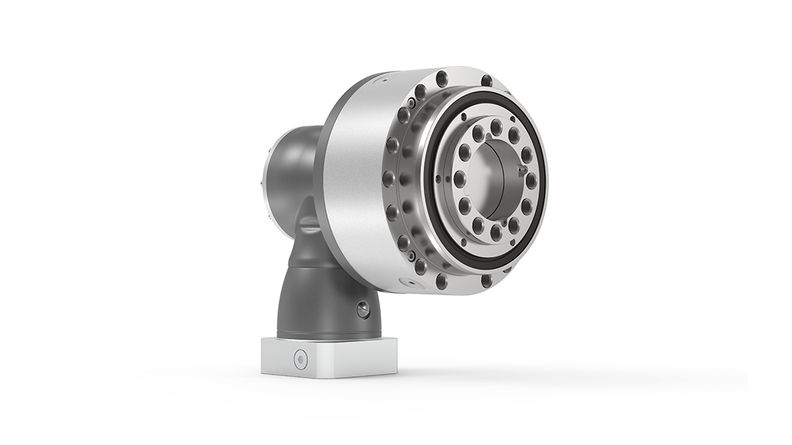

Réducteur Galaxie® avec étage préliminaire hypoïde et bride d’adaptation de montage de moteur - étage préliminaire planétaire supplémentaire et arbre creux.
Avantages
- Densité de couple la plus élevée
- Rigidité torsionnelle extrême
- Aucune contrainte d’entretien
- Amélioration de la précision de la synchronisation
- Roulements de sortie solides et précis
- Aucun jeu angulaire
- Facilité d’intégration
Avantages
- Productivité accrue
- Processus plus stables
- Nouvelles générations de machines hautes performances
- Compétitivité renforcée
- Réduction de la durée de vie des projets
| | | Gamme de résistance Galaxie® |
|---|
| Taille | Unité | 110 | 135 | 175 | 215 |
|---|
| Variante | | GH | GH | GH | GH |
| Diamètre extérieur1 | D [mm] | 160 | 191 | 241 | 300 |
| Longueur2 | l [mm] | 215 | 260 | 302 | 381 |
Couple d’accélération maximale3 | T2B [Nm] | 1 086 | 1 800 | 4 050 | 7 500 |
| Vitesse maxi de sortie3 | n2max [tr/min] | 95 | 80 | 61 | 50 |
| Couple nominal en sortie3 @ n2N | T2N [Nm] | 450 | 750 | 1 685 | 3 130 |
| Vitesse de sortie nominale3 @ T2N | n2N [tr/min] | 23 | 20 | 15 | 12 |
| Couple d’arrêt d’urgence3 | T2Not [Nm] | 3 000 | 5 400 | 12 000 | 22 500 |
| Rigidité torsionnelle3 | Ct21 [Nm/arcmin] | 370 | 650 | 1 400 | 2 700 |
| Rapport de réduction4 | i | 72-240 |
1 Sans connecteur/dépend de la position de montage
2 Sans connecteur de refroidissement/dépend de l’étage préliminaire et de la bride d’adaptation en fonction du moteur
3 Les valeurs peuvent varier
4 La sortie tourne dans le sens de l’entrée.
Caractéristiques techniques pour référence uniquement ; les valeurs indiquées sont uniquement valides pour le design à arbre creux/MF3 (avec étage préliminaire coaxial supplémentaire) sur demande
Note
Arbre creux en option disponible sur demande. Il est possible d’obtenir un rapport de réduction jusqu’à 2 400:1 à l’aide d’un étage préliminaire planétaire supplémentaire (sans arbre creux). La bride d’adaptation du moteur et l’accouplement de l’arbre sont configurables pour tous les moteurs industriels courants.
Applications courantes
Axe A/B/C pour un positionnement précis dans les applications d’usinage à commande numérique, telles que le fraisage et le tournage, les effecteurs terminaux des robots portiques et la manipulation de wafers.
