  • Galaxie® G – Galaxie® en version coaxiale avec pré-étage de réducteur en option

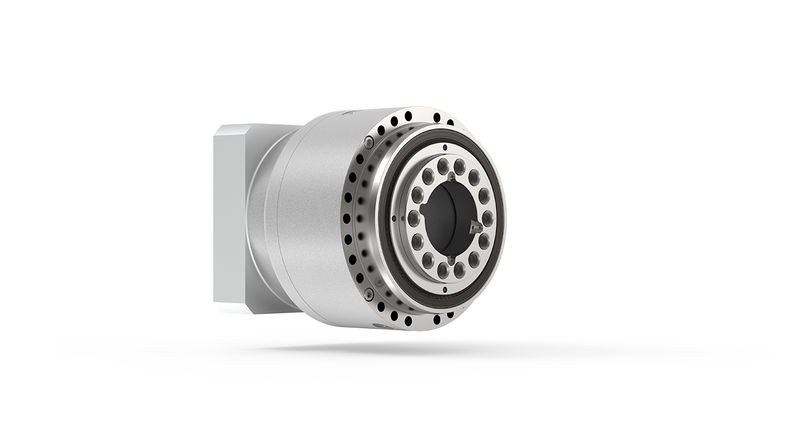

Galaxie G®  est un réducteur sans jeu angulaire équipé d’une entrée planétaire en ligne en option et d’une bride d’adaptation pour le montage sur des servomoteurs industriels standard.
En savoir plus

  • Les versions et leur utilisation
  • Caractéristiques techniques
  • Options disponibles

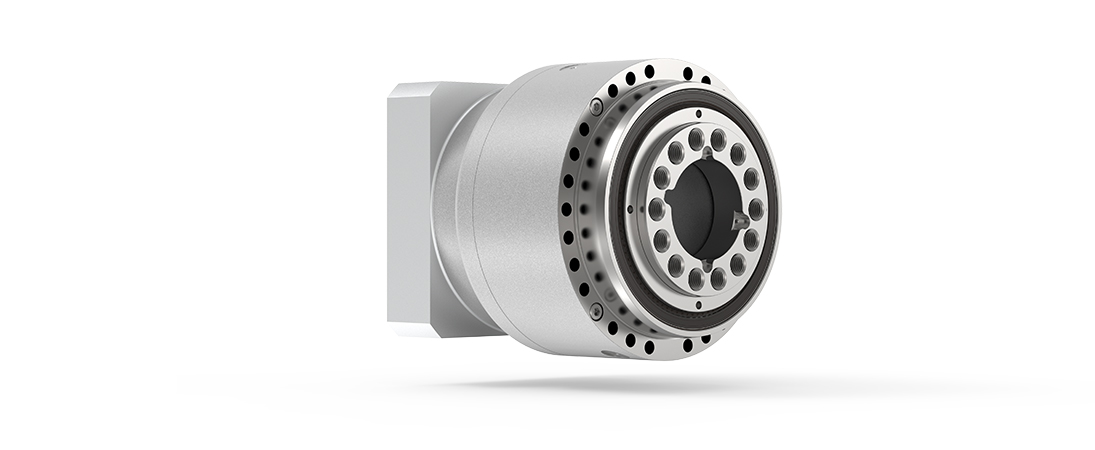

Réducteur configurable sans jeu angulaire avec étage préliminaire planétaire en option et bride d’adaptation pour montage du moteur.

Avantages

  • Densité de couple la plus élevée
  • Rigidité torsionnelle extrême
  • Aucune contrainte d’entretien
  • Amélioration de la précision de la synchronisation
  • Roulements de sortie solides et précis
  • Aucun jeu angulaire
  • Facilité d’intégration


Avantages

  • Productivité accrue
  • Processus plus stables
  • Nouvelles générations de machines hautes performances
  • Compétitivité renforcée
  • Réduction de la durée de vie des projets
  Gamme de résistance Galaxie® Gamme de précision Galaxie®
TailleUnité85110135175215120190300
Variante GGGGGGGG
Diamètre extérieur1D  [mm]115160191241300122193304
Longueur2    l  [mm]15717722626731644157229

Couple d’accélération maximale3

T2B  [Nm]4501 0861 8004 0507 5003501 5006 000
Vitesse maxi de sortie   n2max [tr/min]125958061501258050
Couple nominal en sortie3@ n2N    T2N  [Nm]1904507501 6853 1301907503 000
Vitesse de sortie nominale3 @ T2N   n2N  [tr/min]3123201512605031
Couple d’arrêt d’urgence3    T2Not [Nm]1 3503 0005 40012 00022 5007003 00012 000
Rigidité torsionnelle3    Ct21 [Nm/arcmin]1603706501 4002 7001556252 500
Rapport de réduction4i-2431

1 Sans connecteur/dépend de la position de montage
2 Sans connecteur de refroidissement/dépend de l’étage préliminaire et de la bride d’adaptation en fonction du moteur
Les valeurs peuvent varier
4 Avec un rapport de transmission négatif, la sortie tourne dans le sens opposé de l’entrée ; avec un rapport de transmission positif, la sortie tourne dans le même sens que l’entrée.

Séries de la gamme de résistance Galaxie® : Caractéristiques techniques valides sans refroidissement par eau

Séries de la gamme de précision Galaxie® : Caractéristiques techniques valides avec refroidissement par eau

Caractéristiques techniques pour référence uniquement ; les caractéristiques techniques pour les réducteurs à 2 étages peuvent varier. Disponible sur demande

Note

La bride d’adaptation du moteur et l’accouplement de l’arbre sont configurables pour tous les moteurs industriels courants. Il est possible d’obtenir un rapport de réduction jusqu’à i = 301 à l’aide d’un étage préliminaire planétaire.

Applications courantes

Axe A/B/C pour un positionnement précis dans les applications d’usinage à commande numérique, telles que le fraisage et le tournage, les effecteurs terminaux des robots portiques ou la technologie médicale.

Galaxie® G

Rapport de réduction fixe

  • Un étage 24
  • Deux étages 72 - 240

Interfaces d’engrenage variables

  • Accouplement/Douille pour arbre moteur
  • Compatible avec divers motoréducteurs (Siemens, Bosch, etc.) grâce à l’utilisation d’une bride d’adaptation spécifique

Spécifications supplémentaires

  • IP65

En option

  •  refroidissement par eau (taille 150)

En option

  • Compatible avec l’industrie 4.0 grâce à cynapse®

Rapport de réduction fixe

  • Un étage 24
  • Deux étages 72 - 240

Interfaces d’engrenage variables

  • Accouplement/Douille pour arbre moteur
  • Compatible avec divers motoréducteurs (Siemens, Bosch, etc.) grâce à l’utilisation d’une bride d’adaptation spécifique

Spécifications supplémentaires

  • IP65

En option

  •  refroidissement par eau (taille 150)

En option

  • Compatible avec l’industrie 4.0 grâce à cynapse®
